Kreisbahn CR mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
ú
Koordinaten des Kreisbogen-Endpunkts eingeben
ú
Radius R
Achtung: Das Vorzeichen legt die Größe des Kreisbo-
gens fest!
ú
Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest!
Falls nötig:
ú
Vorschub F
ú
Zusatz-Funktion M

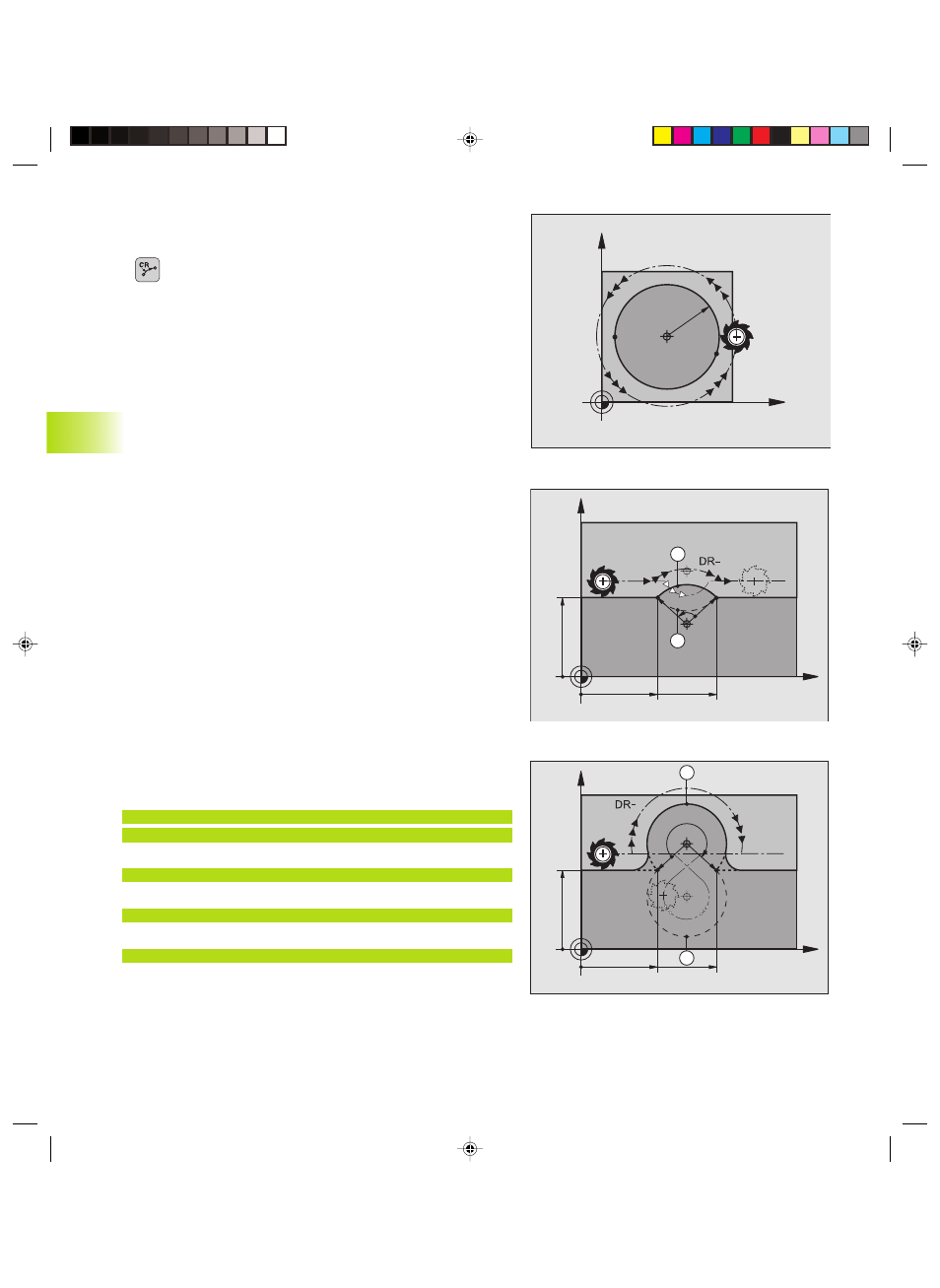

Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten. Siehe
Bild rechts oben.
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander
verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn DR– (mit Radiuskorrektur RL)
Konkav: Drehsinn DR+ (mit Radiuskorrektur RL)
NC-Beispielsätze
Siehe Bilder rechts Mitte und unten.
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR (Bogen 1)
oder
11 CR X+70 Y+40 R+20 DR+ (Bogen 2)
oder
11 CR X+70 Y+40 R-20 DR- (Bogen 3)
oder
11 CR X+70 Y+40 R-20 DR+ (Bogen 4)
Beachten Sie die Hinweise auf der nächsten Seite!
