8 Programmieren: Zyklen 244
SPIEGELN (Zyklus 8)

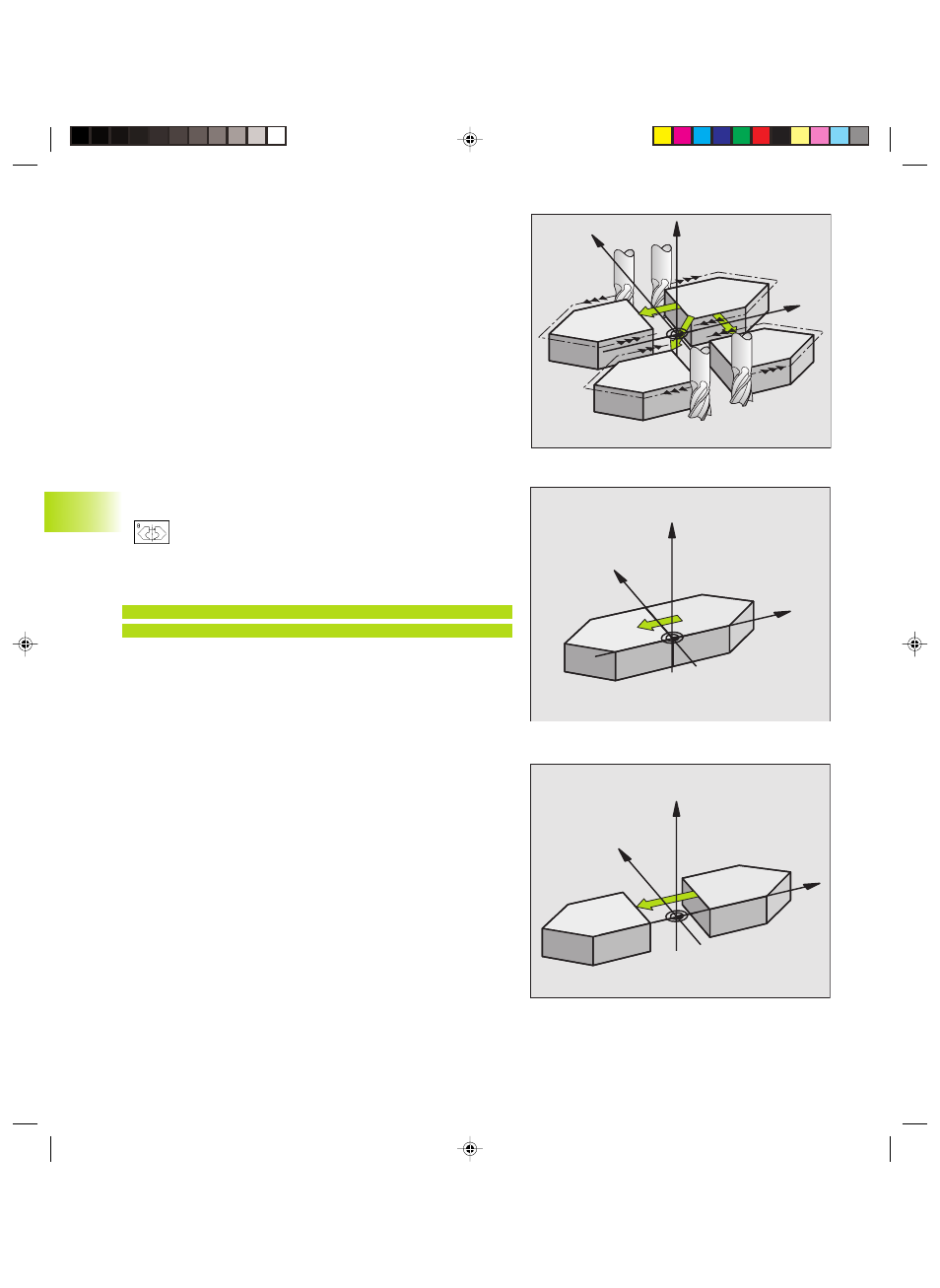

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbild-
lich ausführen. Siehe Bild rechts oben.
Wirkung
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
■ Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei Bearbeitungszyklen.
■ Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
■ Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt; siehe Bild rechts Mitte
■ Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element
verlagert sich zusätzlich; siehe Bild rechts unten
ú Gespiegelte Achse ?: Achse eingeben, die gespiegelt
werden soll; Sie können alle Achsen spiegeln – incl.
Drehachsen – mit Ausnahme der Spindelachse und
der dazugehörigen Nebenachse
NC-Beispielsätze:
79 CYCL DEF 8.0 SPIEGELN
80 CYCL DEF 8.1 X Y
Rücksetzen
Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren.
8.7 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
Y
X
Z
Y
X
Z
Y
X
Z
