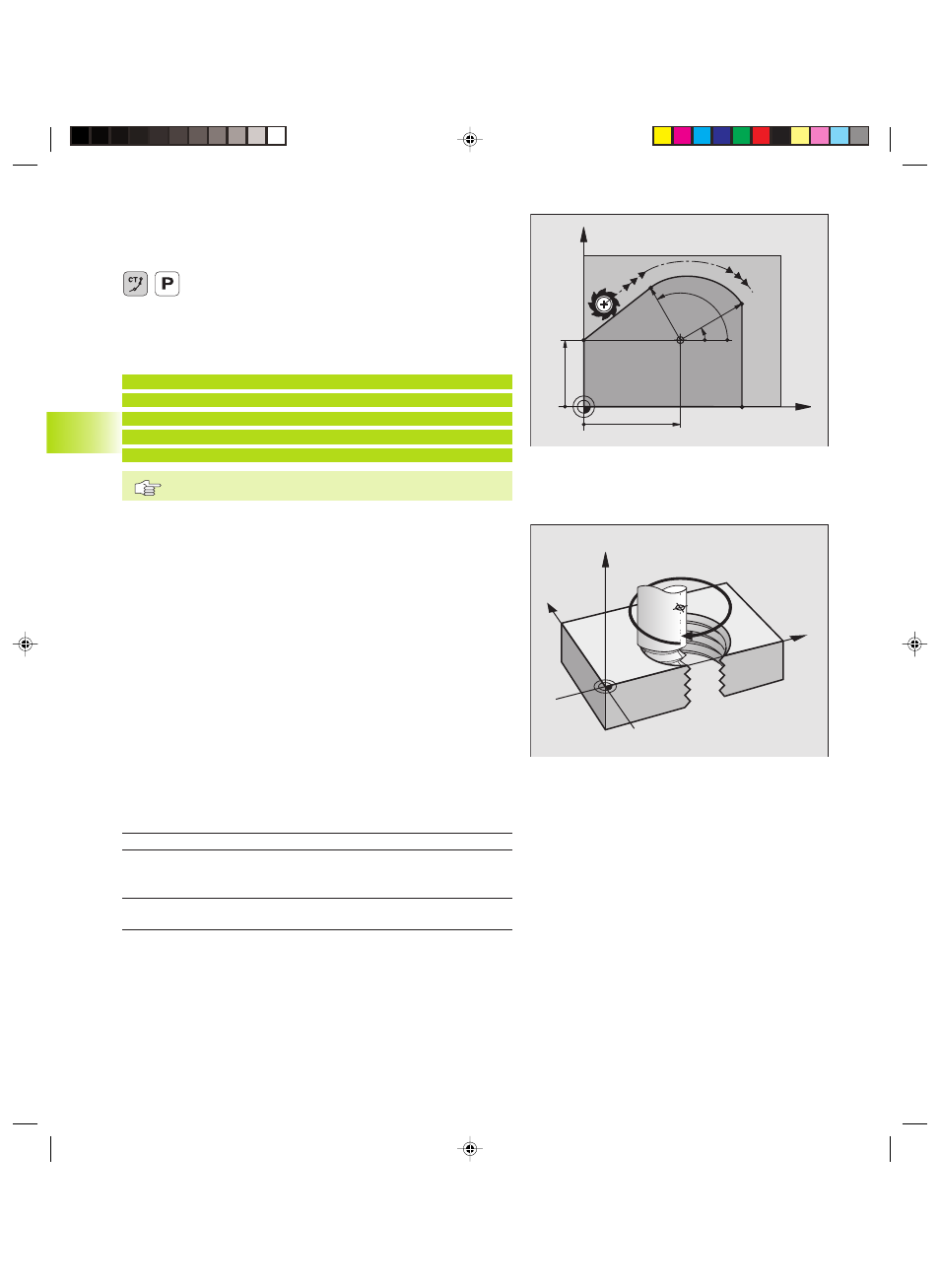

Kreisbahn CTP mit tangentialem Anschluß
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
ú Polarkoordinaten-Radius PR: Abstand des Kreisbahn-
Endpunkts zum Pol CC
ú Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol CC ist nicht Mittelpunkt des Konturkreises!
Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbewe-
gung und einer Geradenbewegung senkrecht dazu. Die Kreisbahn
programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren .
Einsatz
■ Innen- und Außengewinde mit größeren Durchmessern
■ Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in der Fräsrichtung von unten nach oben gilt:
Anzahl Gänge n Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende
Gesamthöhe h Steigung P x Anzahl der Gänge n
Inkrementaler Anzahl der Gänge x 360° + Winkel für
Gesamtwinkel IPA Gewinde-Anfang + Winkel für Gang-
überlauf
Anfangskoordinate Z Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)
X
Y
40
35
CC
30°
120°
R30 R25
Y
X
Z
CC
