130 6 Programmieren: Konturen programmieren

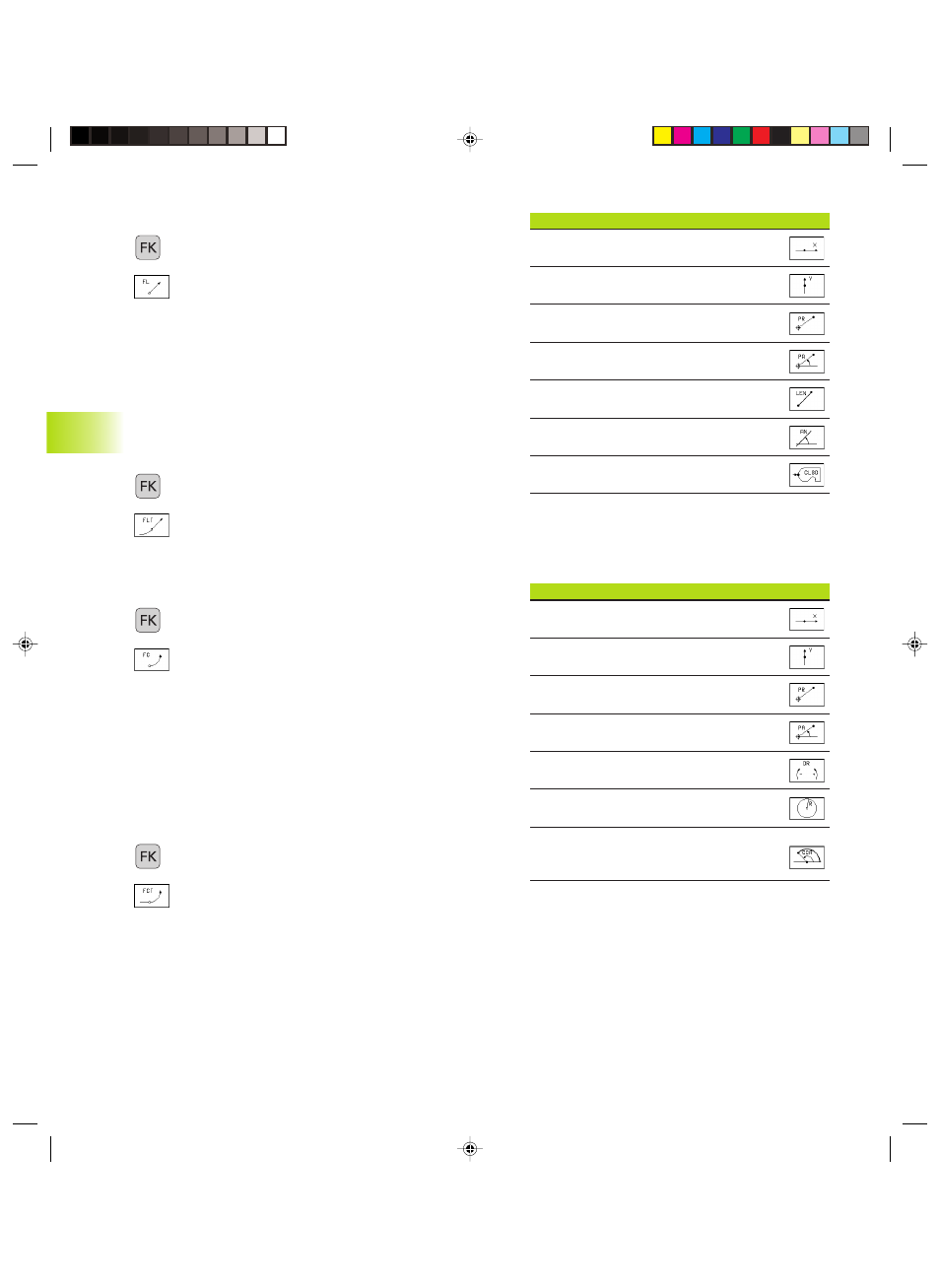

Direkte Angaben zur Kreisbahn Softkey
X-Koordinate des Kreisbahn-Endpunkts
Y-Koordinate des Kreisbahn-Endpunkts
Polarkoordinaten-Radius
Polarkoordinaten-Winkel
Drehsinn der Kreisbahn
Radius der Kreisbahn
Winkel von führender Achse zum
Kreis-Endpunkt
6.6 Bahnbew
egung
en – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK
Geraden frei programmieren
ú Softkeys zur Freien Kontur-Programmierung anzeigen:
Taste FK drücken
ú Dialog für freie Gerade eröffnen: Softkey FL drücken.
Die TNC zeigt weitere Softkeys – Siehe Tabelle rechts
ú Über diese Softkeys alle bekannten Angaben in den
Satz eingeben. Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen. Mehrere
Lösungen zeigt die Grafik grün. Siehe „Grafik der
Freien Kontur-Programmierung“.
NC-Beispielsätze siehe nächste Seite.
Gerade mit tangentialem Anschluß
Wenn die Gerade tangential an ein anderes Konturelement an-
schließt, eröffnen Sie den Dialog mit dem Softkey FLT:
ú Softkeys zur Freien Kontur-Programmierung anzeigen:
Taste FK drücken
ú Dialog eröffnen: Softkey FLT drücken
ú Über die Softkeys (Tabelle rechts) alle bekannten
Angaben in den Satz eingeben
Kreisbahnen frei programmieren
ú Softkeys zur Freien Kontur-Programmierung anzeigen:
Taste FK drücken
ú Dialog für freien Kreisbogen eröffnen: Softkey FC
drücken; die TNC zeigt Softkeys für direkte Angaben
zur Kreisbahn oder Angaben zum Kreismittelpunkt;
siehe Tabelle rechts
ú Über diese Softkeys alle bekannten Angaben in den
Satz eingeben: Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen; mehrere
Lösungen zeigt die Grafik grün; siehe „Grafik der Freien
Kontur-Programmierung“.
Kreisbahn mit tangentialem Anschluß
Wenn die Kreisbahn tangential an ein anderes Konturelement
anschließt, eröffnen Sie den Dialog mit dem Softkey FCT:
ú Softkeys zur Freien Kontur-Programmierung anzeigen:
Taste FK drücken
ú Dialog eröffnen: Softkey FCT drücken
ú Über die Softkeys (Tabelle rechts) alle bekannten
Angaben in den Satz eingeben
Bekannte Angabe Softkey
X-Koordinate des Geraden-Endpunkts
Y-Koordinate des Geraden-Endpunkts
Polarkoordinaten-Radius
Polarkoordinaten-Winkel
Länge der Geraden
Anstiegswinkel der Geraden
Beginn/Ende einer geschlossenen Kontur
Bezüge auf andere Sätze siehe Abschnitt „Relativ-
Bezüge“; Hilfspunkte siehe Abschnitt „Hilfspunkte“
in diesem Unterkapitel.
