226 6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n Kreisbahn G02/G03/G05 mit festgelegtem
Radius

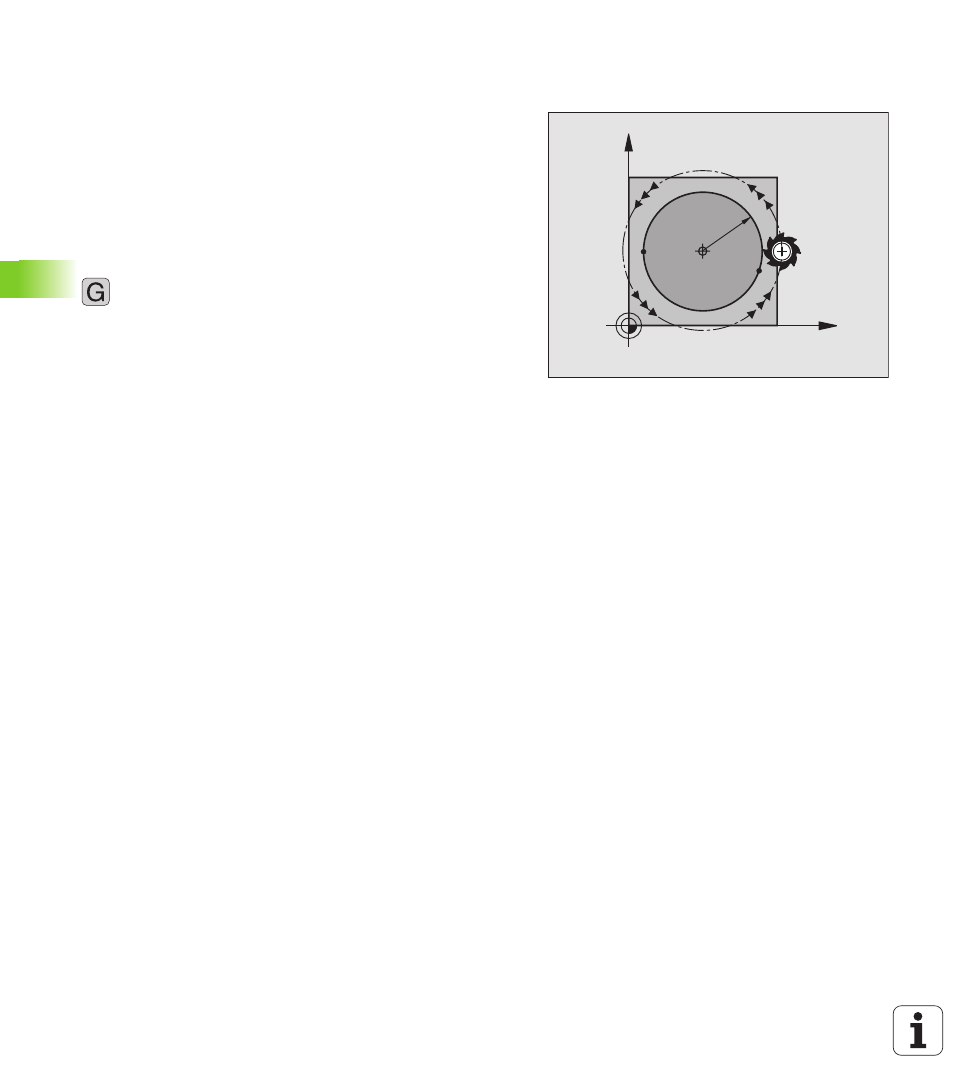

Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Drehsinn
„ Im Uhrzeigersinn: G02
„ Im Gegen-Uhrzeigersinn: G03
„ Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
Programmierung
8 Koordinaten des Kreisbogen-Endpunkts eingeben
8 Radius R
Achtung: Das Vorzeichen legt die Größe des Kreisbo-
gens fest!
Falls nötig:
8 Vorschub F
8 Zusatz-Funktion M
Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. End-
punkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
