296 8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

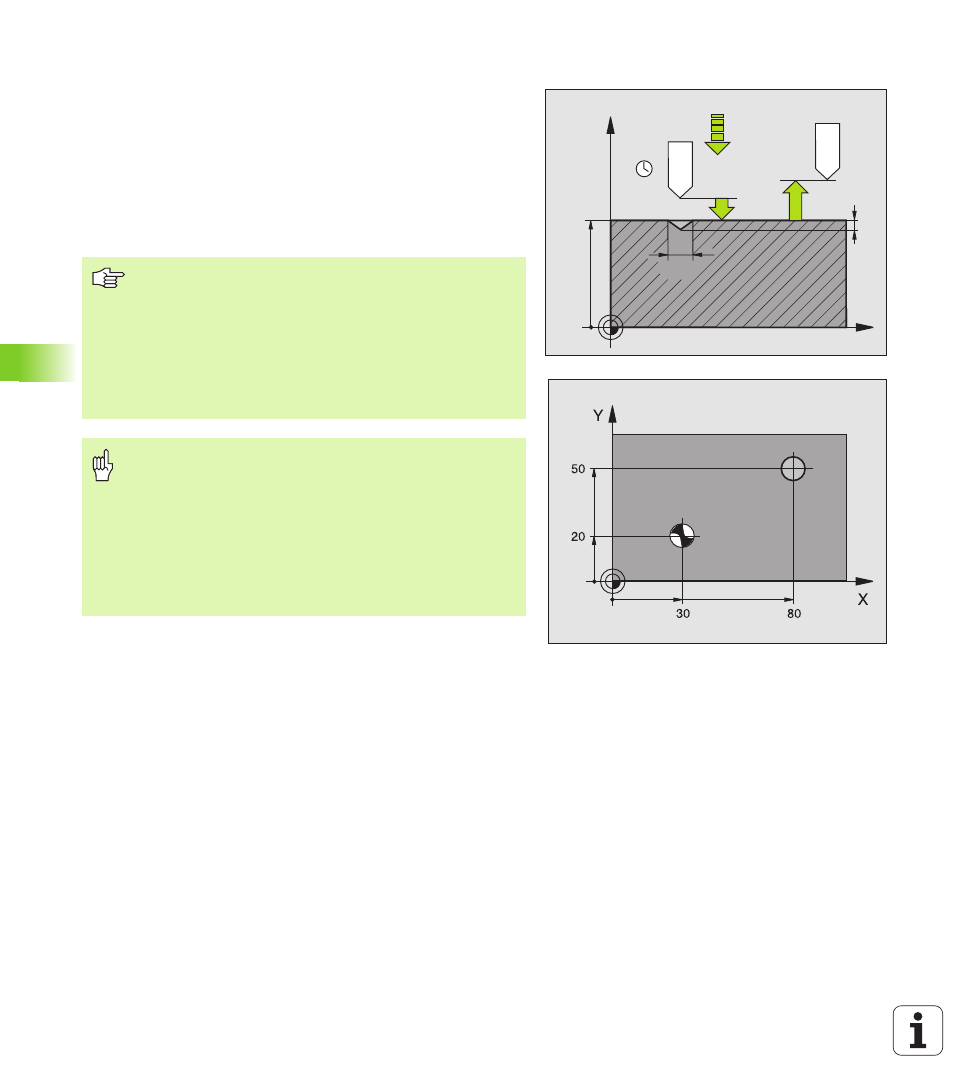

ZENTRIEREN (Zyklus 240)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä-
che
2 Das Werkzeug zentriert mit dem programmierten Vorschub F bis
auf den eingegebenen Zentrierdurchmesser, bzw. auf die eingege-
bene Zentriertiefe
3 Falls definiert, verweilt das Werkzeug am Zentriergrund
4 Abschließend fährt das Werkzeug mit FMAX auf Sicherheits-
Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Q344 (Durchmes-
ser, bzw. Q201 (Tiefe) legt die Arbeitsrichtung fest. Wenn
Sie den Durchmesser oder die Tiefe = 0 programmieren,
dann führt die TNC den Zyklus nicht aus.
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebenem
Durchmesser bzw. bei positiv eingegebener Tiefe die
Berechnung der Vorposition umkehrt. Das Werkzeug fährt
also in der Werkzeug-Achse mit Eilgang auf Sicherheits-
Abstand unter die Werkstück-Oberfläche!
