HEIDENHAIN iTNC 530 389
8.5 Zyklen zum Herst
e
llen v
o
n Punkt
emust
er
n

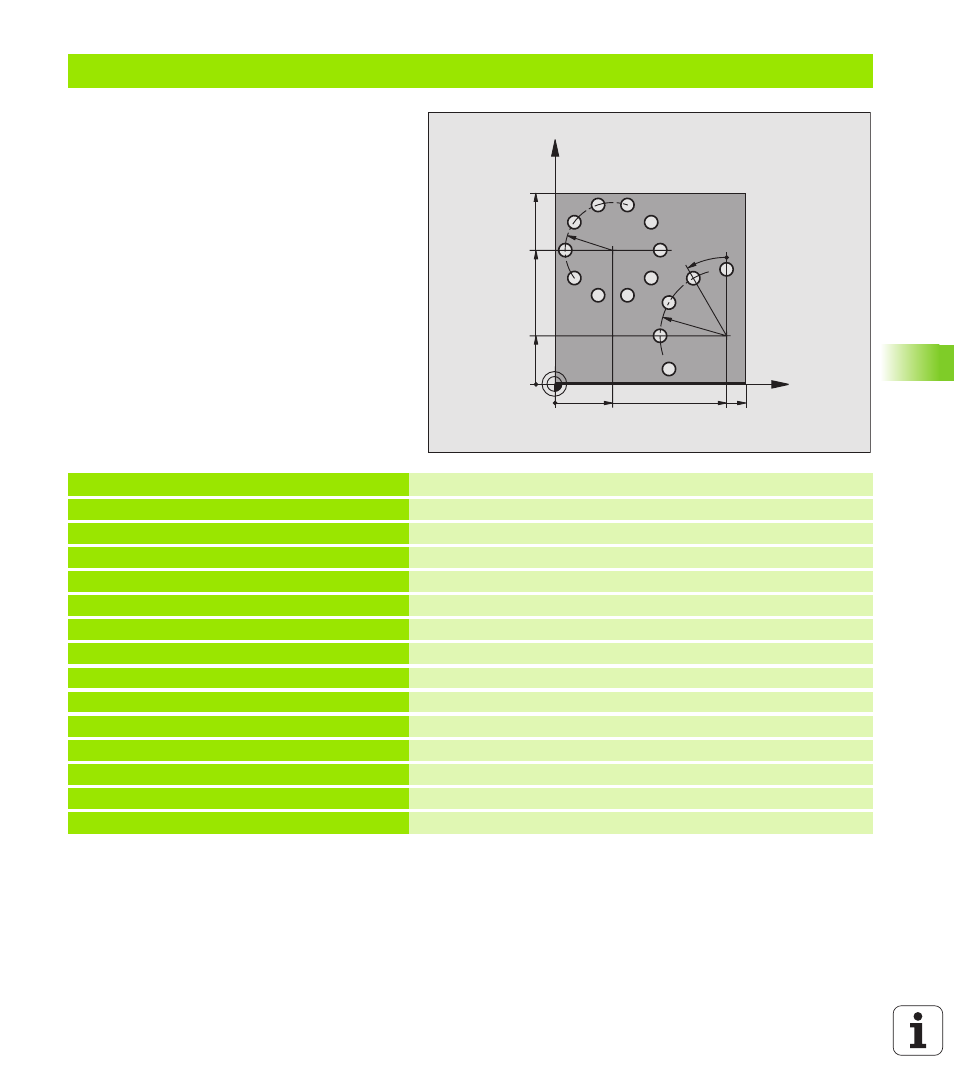

Beispiel: Lochkreise
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Werkzeug-Definition
N40 T1 G17 S3500 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 M03 * Werkzeug freifahren
N60 G200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=4 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT
Q203=+0 ;KOOR. OBERFL.
Q204=0 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
X
Y
30
70
100
100
R25
R35
30°
90
25
