300 8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

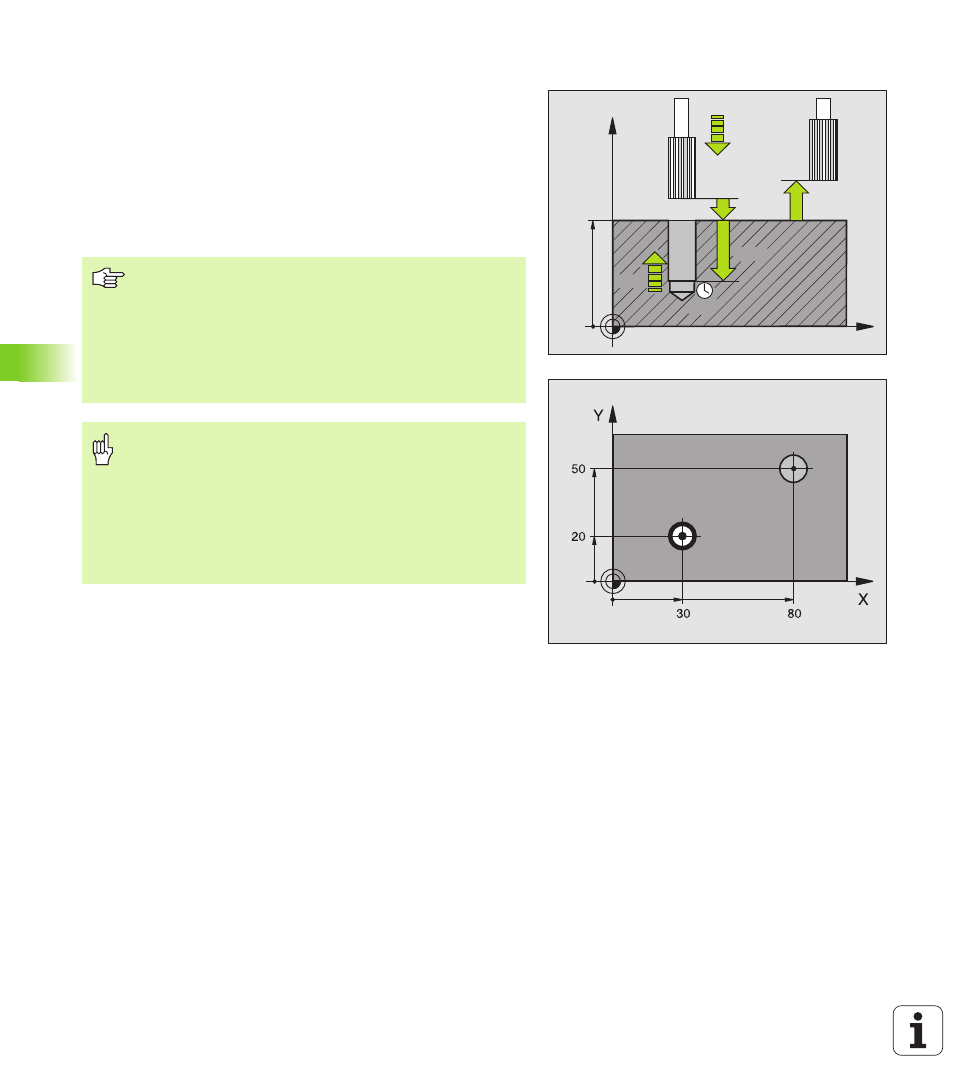

REIBEN (Zyklus G201)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur pro-
grammierten Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben
4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
Eilgang auf den 2. Sicherheits-Abstand
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
