8 Programmieren: Zyklen
8.8 Zyklen zum Abz
e
ilen
8
Bearbeitungsstrategie (0/1/2)
Q389: Festlegen,
wie die TNC die Fläche bearbeiten soll:
0: Mäanderförmig bearbeiten, seitliche Zustellung im
Positionier-Vorschub ausserhalb der zu bearbeiten-
den Fläche
1: Mäanderförmig bearbeiten, seitliche Zustellung im
Fräsvorschub innerhalb der zu bearbeitenden Fläche
2: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub
8
Startpunkt 1. Achse
Q225 (absolut): Startpunkt-Koor-
dinate der zu bearbeitenden Fläche in der Hauptachse
der Bearbeitungsebene
8
Startpunkt 2. Achse
Q226 (absolut): Startpunkt-Koor-
dinate der abzuzeilenden Fläche in der Nebenachse
der Bearbeitungsebene
8
Startpunkt 3. Achse
Q227 (absolut): Koordinate
Werkstück-Oberfläche, von der aus die Zustellungen
berechnet werden
8
Endpunkt 3. Achse
Q386 (absolut): Koordinate in der
Spindelachse, auf die die Fläche plangefräst werden
soll
8
1. Seiten-Länge
Q218 (inkremental): Länge der zu
bearbeitenden Fläche in der Hauptachse der Bearbei-
tungsebene. Über das Vorzeichen können Sie die
Richtung der ersten Fräsbahn bezogen auf den
Startpunkt 1. Achse
festlegen
8
2. Seiten-Länge
Q219 (inkremental): Länge der zu
bearbeitenden Fläche in der Nebenachse der Bearbei-
tungsebene. Über das Vorzeichen können Sie die
Richtung der ersten Querzustellung bezogen auf den
Startpunkt 2. Achse
festlegen

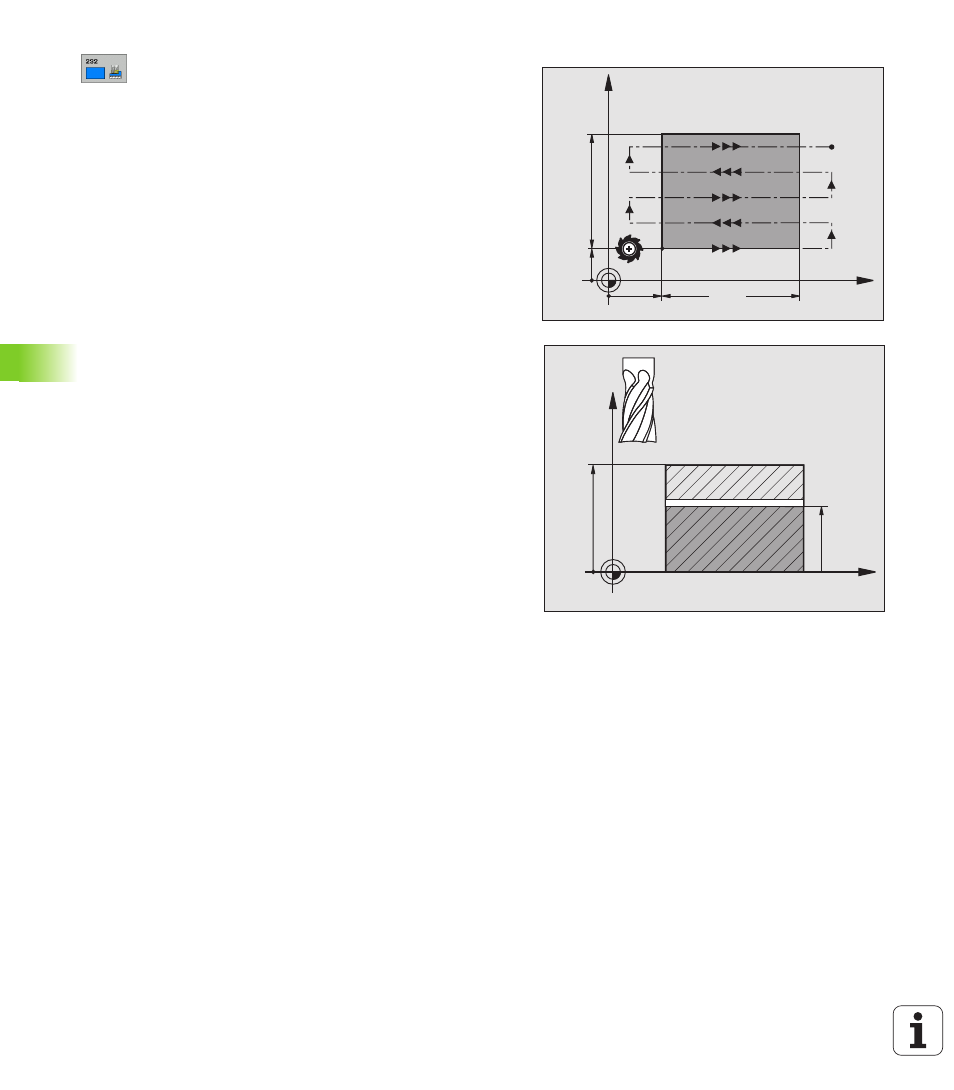

X
Y
Q226
Q225
Q219
Q218
X
Z
Q227
Q386
