HEIDENHAIN iTNC 530 (340 49x-03) ISO programming Benutzerhandbuch
Seite 320
320
8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8

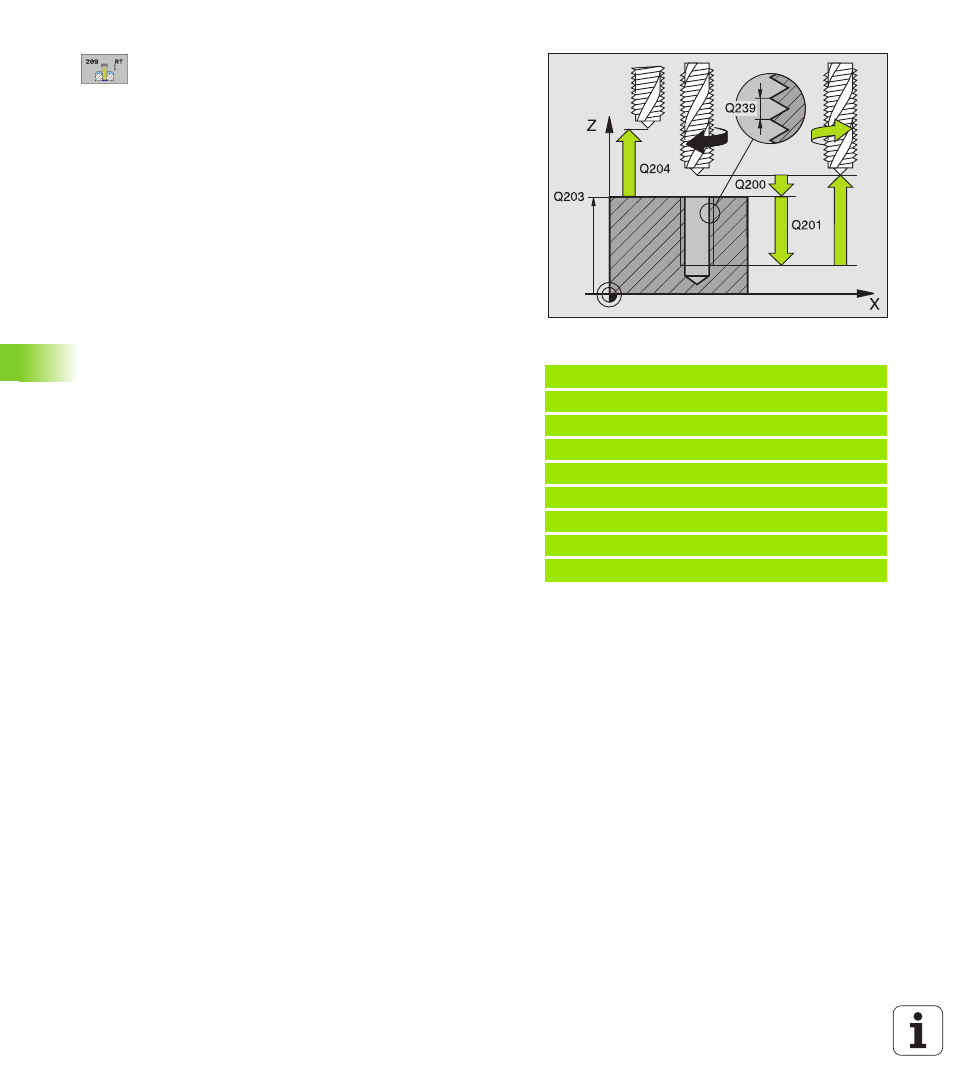

Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-Oberflä-
che
8
Gewindetiefe
Q201 (inkremental): Abstand Werk-
stück-Oberfläche – Gewindeende
8
Gewindesteigung
Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Bohrtiefe bis Spanbruch
Q257 (inkremental): Zustel-
lung, nachdem die TNC einen Spanbruch durchführt
8
Rückzug bei Spanbruch
Q256: Die TNC multipliziert
die Steigung Q239 mit dem eingegebenen Wert und
fährt das Werkzeug beim Spanbrechen um diesen
errechneten Wert zurück. Wenn Sie Q256 = 0 einge-
ben, dann fährt die TNC zum Entspanen vollständig
aus der Bohrung heraus (auf Sicherheits-Abstand)
8
Winkel für Spindel-Orientierung
Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Gewindeschneid-Vorgang positioniert. Dadurch kön-
nen Sie das Gewinde ggf. nachschneiden
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp-
Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN
an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk-
zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich-
tungs-Taste der aktiven Spindelachse.
Beispiel: NC-Sätze
N260 G207 GEW.-BOHREN SPANBR.
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;GEWINDETIEFE
Q239=+1
;GEWINDESTEIGUNG
Q203=+25
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q257=5
;BOHRTIEFE SPANBRUCH
Q256=1
;RZ BEI SPANBRUCH
Q336=+0
;WINKEL SPINDEL
