554 11 Programmieren: Q-Parameter
1
1
.1
1 Pr
ogr
a
mmier
-Beispiele

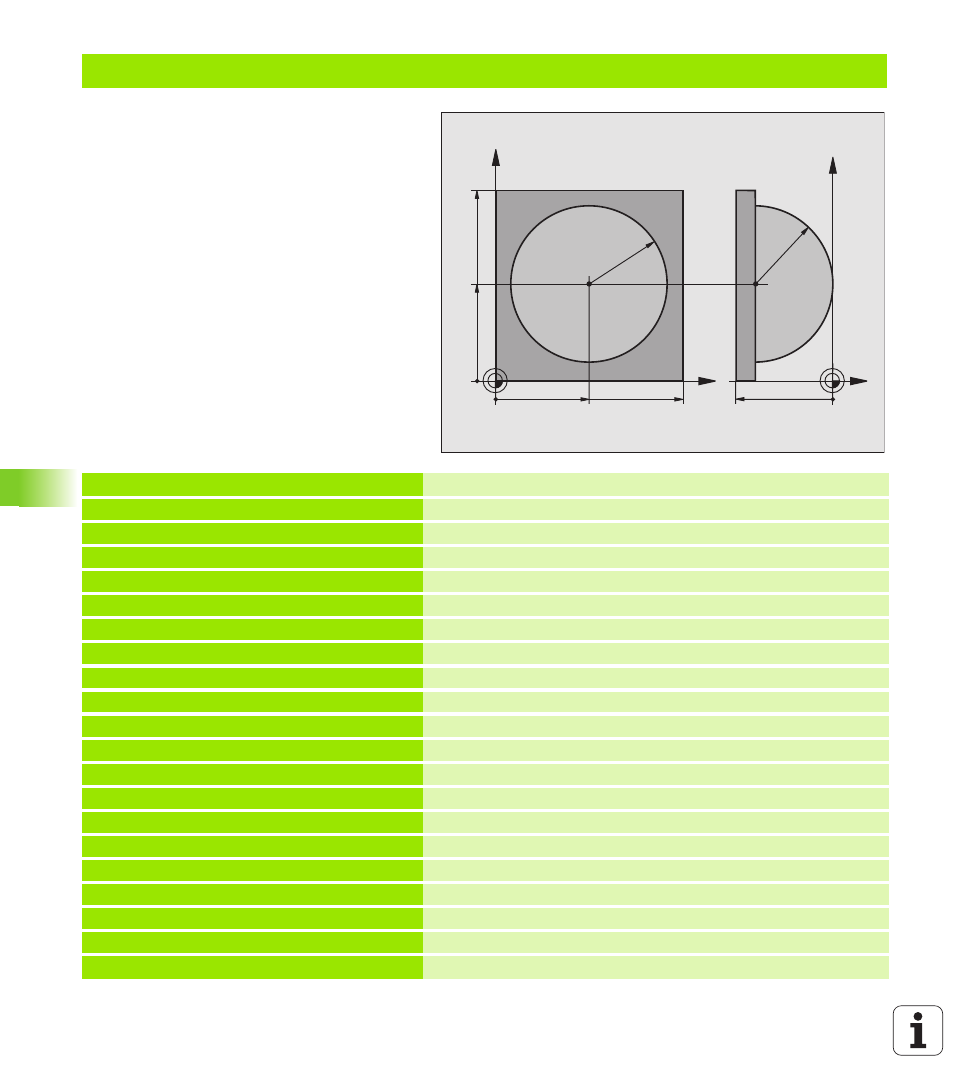

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
„ Programm funktioniert nur mit Schaftfräser
„ Die Kugel-Kontur wird durch viele kleine Gera-
denstücke angenähert (Z/X-Ebene, über Q14
definierbar). Je kleiner der Winkelschritt definiert
ist, desto glatter wird die Kontur
„ Die Anzahl der Kontur-Schnitte bestimmen Sie
durch den Winkelschritt in der Ebene (über Q18)
„ Die Kugel wird im 3D-Schnitt von unten nach
oben gefräst
„ Werkzeug-Radius wird automatisch korrigiert
%KUGEL G71 *
N10 D00 Q1 P01 +50 * Mitte X-Achse
N20 D00 Q2 P01 +50 * Mitte Y-Achse
N30 D00 Q4 P01 +90 * Startwinkel Raum (Ebene Z/X)
N40 D00 Q5 P01 +0 * Endwinkel Raum (Ebene Z/X)
N50 D00 Q14 P01 +5 * Winkelschritt im Raum
N60 D00 Q6 P01 +45 * Kugelradius
N70 D00 Q8 P01 +0 * Startwinkel Drehlage in der Ebene X/Y
N80 D00 Q9 P01 +360 * Endwinkel Drehlage in der Ebene X/Y
N90 D00 Q18 P01 +10 * Winkelschritt in der Ebene X/Y fürs Schruppen
N100 D00 Q10 P01 +5 * Aufmaß Kugelradius fürs Schruppen
N110 D00 Q11 P01 +2 * Sicherheits-Abstand für Vorpositionierung in der Spindelachse
N120 D00 Q12 P01 +350 * Vorschub Fräsen
N130 G30 G17 X+0 Y+0 Z-50 * Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 * Werkzeug-Definition
N160 T1 G17 S4000 * Werkzeug-Aufruf
N170 G00 G40 G90 Z+250 * Werkzeug freifahren
N180 L10,0 * Bearbeitung aufrufen
N190 D00 Q10 P01 +0 * Aufmaß rücksetzen
N200 D00 Q18 P01 +5 * Winkelschritt in der Ebene X/Y fürs Schlichten
X
Y
50 100
100
Z
Y
-50
R45
50
R45
