206 Programmieren: Konturen programmieren
6.1 W
e
rk
z
e
ug-Bew
egung
e
n 6.1 Werkzeug-Bewegungen
Bahnfunktionen

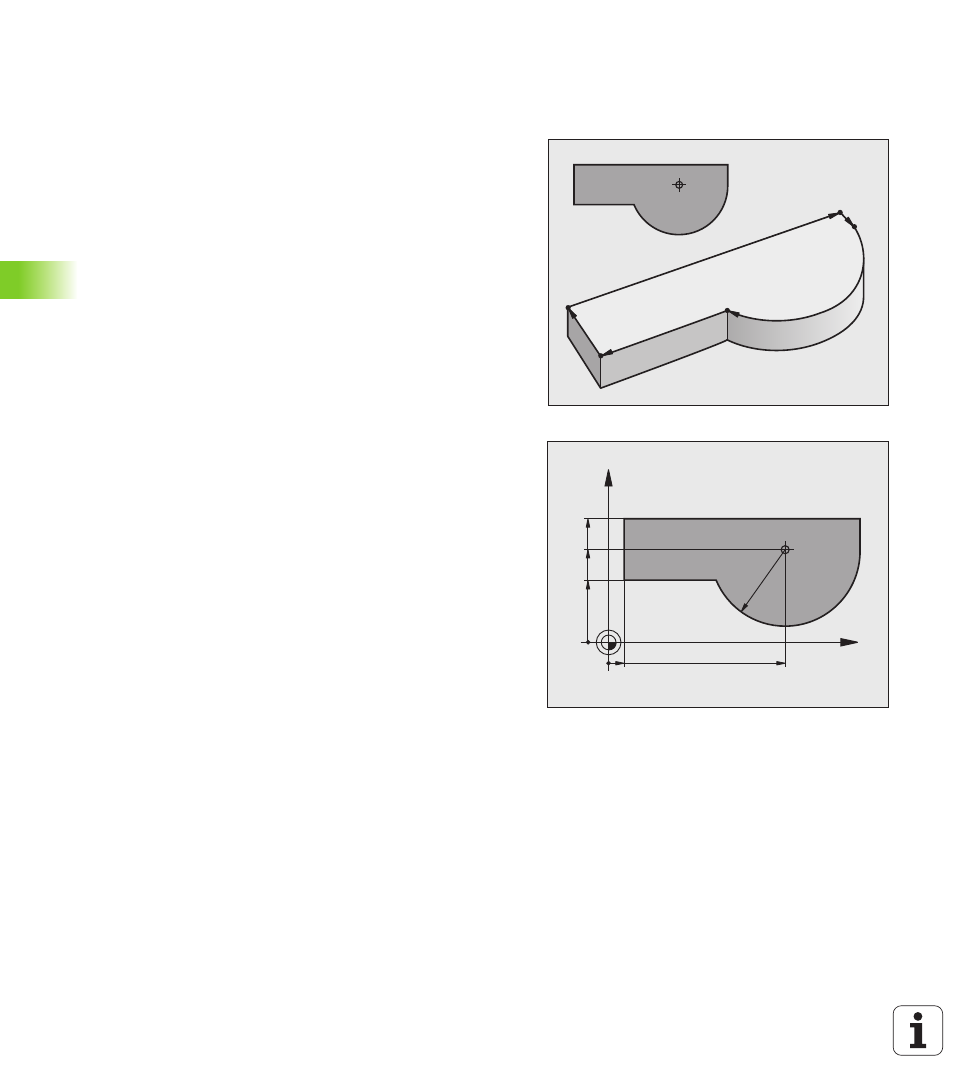

Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren
Konturelementen wie Geraden und Kreisbögen zusammen. Mit den
Bahnfunktionen programmieren Sie die Werkzeugbewegungen für
Geraden und Kreisbögen.
Freie Kontur-Programmierung FK
Wenn keine NC-gerecht bemaßte Zeichnung vorliegt und die
Maßangaben für das NC-Programm unvollständig sind, dann
programmieren Sie die Werkstück-Kontur mit der Freien Kontur-
Programmierung. Die TNC errechnet die fehlenden Angaben.
Auch mit der FK-Programmierung programmieren Sie
Werkzeugbewegungen für Geraden und Kreisbögen.
Zusatzfunktionen M
Mit den Zusatzfunktionen der TNC steuern Sie
„ den Programmlauf, z.B. eine Unterbrechung des Programmlaufs
„ die Maschinenfunktionen, wie das Ein- und Ausschalten der
Spindeldrehung und des Kühlmittels
„ das Bahnverhalten des Werkzeugs
Unterprogramme und Programmteil-
Wiederholungen
Bearbeitungs-Schritte, die sich wiederholen, geben Sie nur einmal als
Unterprogramm oder Programmteil-Wiederholung ein. Wenn Sie
einen Teil des Programms nur unter bestimmten Bedingungen
ausführen lassen möchten, dann legen Sie diese Programmschritte
ebenfalls in einem Unterprogramm fest. Zusätzlich kann ein
Bearbeitungs-Programm ein weiteres Programm aufrufen und
ausführen lassen.
Das Programmieren mit Unterprogrammen und Programmteil-
Wiederholungen ist in Kapitel 8 beschrieben.
