226 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n Kreisbahn CR mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
U Koordinaten des Kreisbogen-Endpunkts
U Radius R
Achtung: Das Vorzeichen legt die Größe des
Kreisbogens fest!
U Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest!
U Zusatz-Funktion M
U Vorschub F

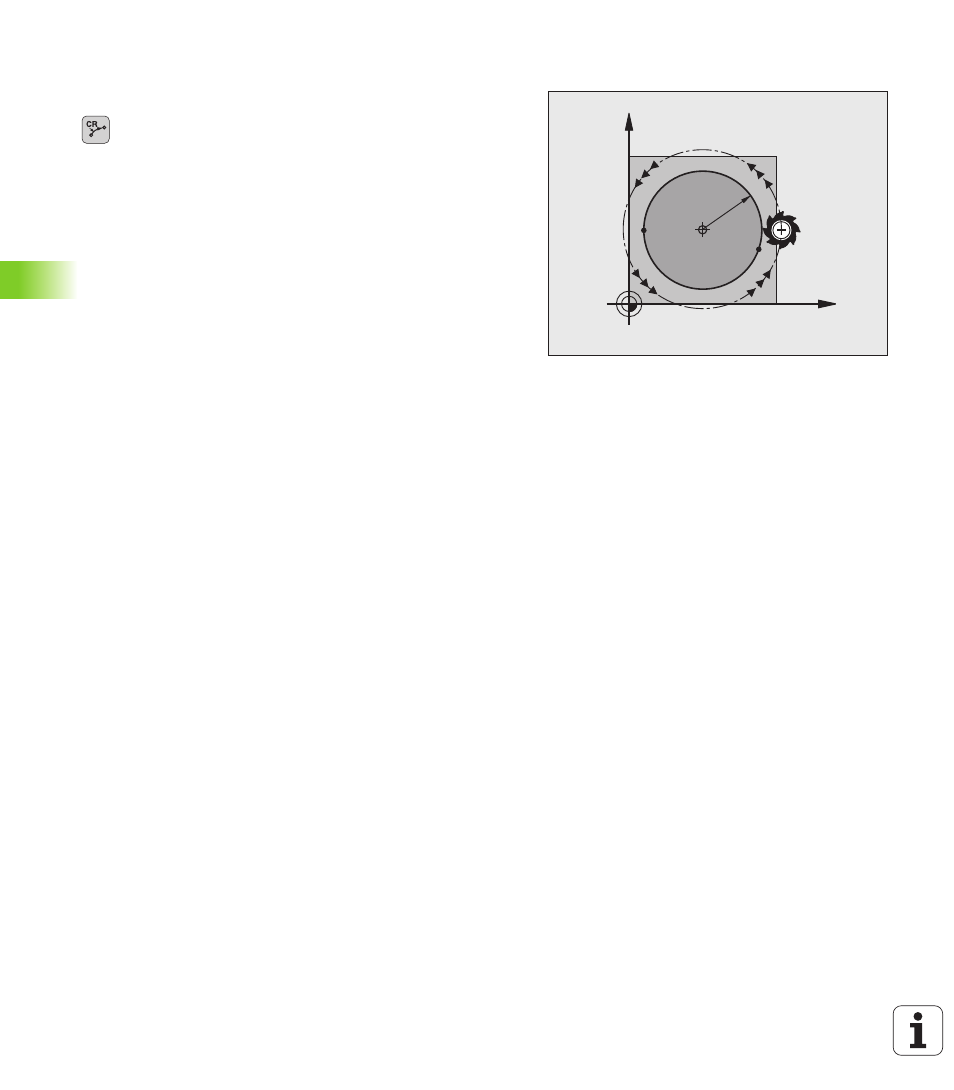

Vollkreis
Für einen Vollkreis programmieren Sie zwei Kreissätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
CC
S1=E
E1=S
R
