354 Programmieren: Q-Parameter
9.12 Pr
ogr
a
mmier
-Beispiele

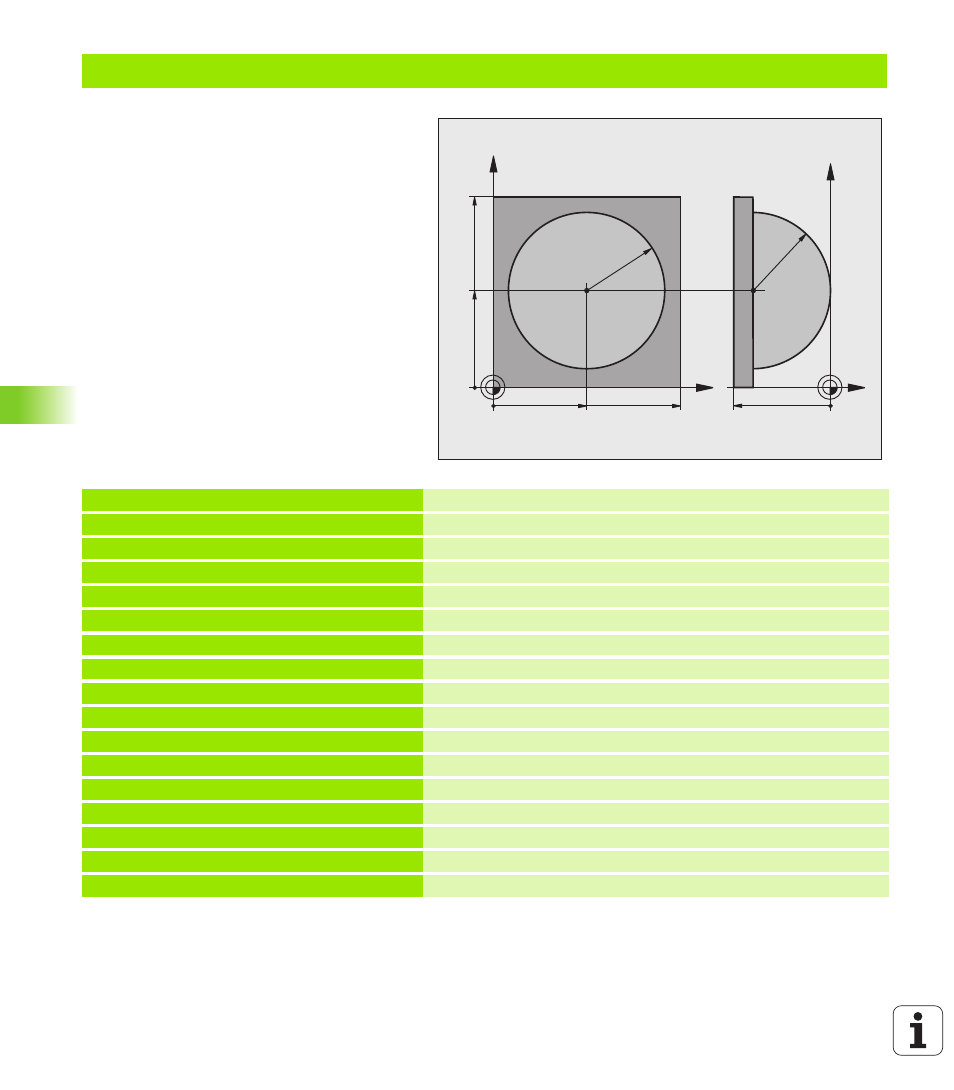

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
„ Programm funktioniert nur mit Schaftfräser
„ Die Kugel-Kontur wird durch viele kleine
Geradenstücke angenähert (Z/X-Ebene, über
Q14 definierbar). Je kleiner der Winkelschritt
definiert ist, desto glatter wird die Kontur
„ Die Anzahl der Kontur-Schnitte bestimmen Sie
durch den Winkelschritt in der Ebene (über Q18)
„ Die Kugel wird im 3D-Schnitt von unten nach
oben gefräst
„ Werkzeug-Radius wird automatisch korrigiert
0 BEGIN PGM KUGEL MM
1 Q1 = +50 Mitte X-Achse
2 Q2 = +50 Mitte Y-Achse
3 Q4 = +90 Startwinkel Raum (Ebene Z/X)
4 Q5 = +0 Endwinkel Raum (Ebene Z/X)
5 Q14 = +5 Winkelschritt im Raum
6 Q6 = +45 Kugelradius
7 Q8 = +0 Startwinkel Drehlage in der Ebene X/Y
8 Q9 = +360 Endwinkel Drehlage in der Ebene X/Y
9 Q18 = +10 Winkelschritt in der Ebene X/Y fürs Schruppen
10 Q10 = +5 Aufmaß Kugelradius fürs Schruppen
11 Q11 = +2 Sicherheits-Abstand für Vorpositionierung in der Spindelachse
12 Q12 = +350 Vorschub Fräsen
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
16 L Z+250 R0 FMAX Werkzeug freifahren
X
Y
50 100
100
Z
Y
-50
R45
50
R45
