11.8 Konturen filtern (FCL 2-
Funktion)
Funktion
Mit dieser TNC-Funktion können Sie Konturen filtern, die auf externen
Programmiersystemen erzeugt wurden und die ausschließlich aus
Geradensätzen bestehen. Der Filter glättet die Kontur und ermöglicht
dadurch ein in der Regel schnelleres und ruckärmeres Abarbeiten.
Ausgehend vom Original-Programm, erzeugt die TNC – nachdem Sie
die Filtereinstellungen eingegeben haben – ein separates Programm
mit der gefilterten Kontur.
U Programm wählen, das Sie filtern wollen
U Sonderfunktionen wählen
U Programmierhilfen wählen
U Softkey-Leiste mit Funktionen zum Umwandeln von
Programmen wählen

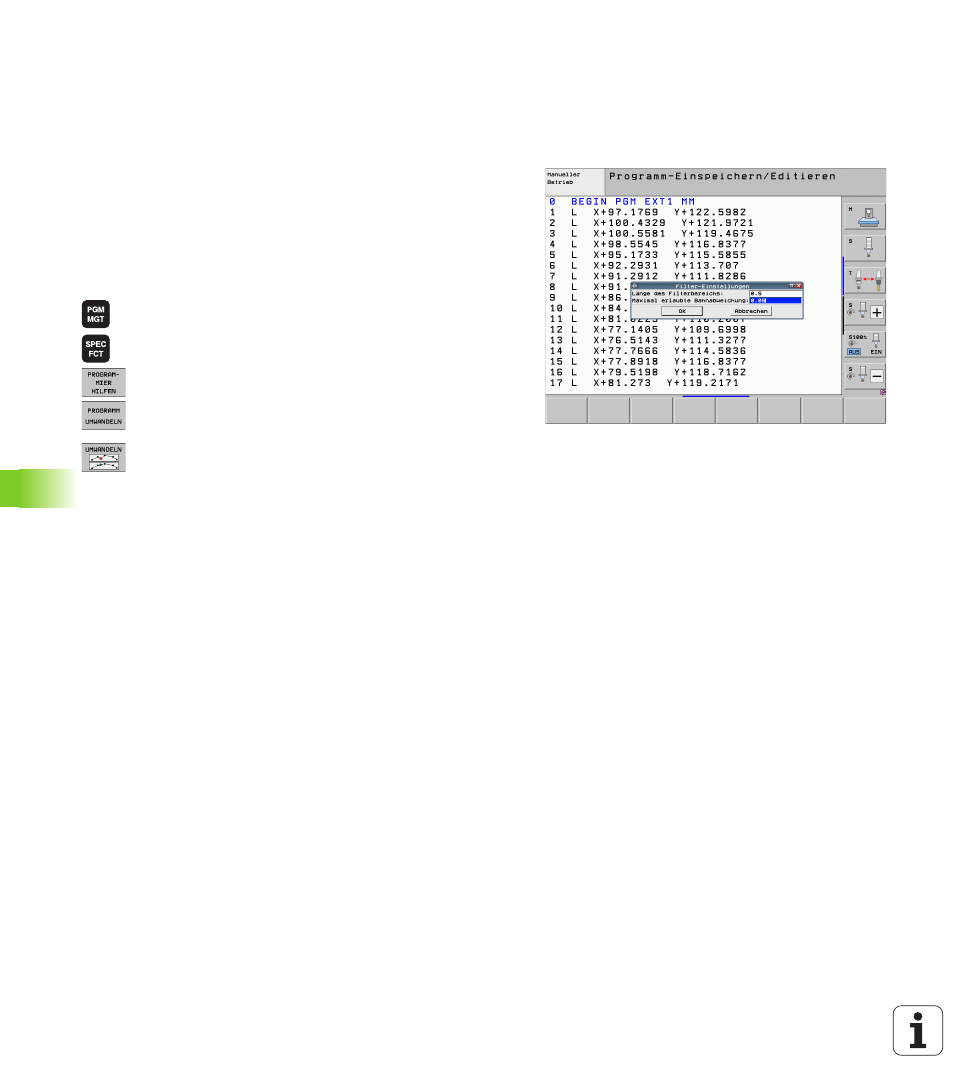

U Filterfunktion wählen: Die TNC zeigt ein
Überblendfenster für die Definition der
Filtereinstellungen
U Länge des Filterbereiches in mm (inch-Programm:
Zoll) eingeben. Der Filterbereich definiert, ausgehend
vom jeweils betrachteten Punkt, die tatsächliche
Länge auf der Kontur (vor und hinter dem Punkt),
innerhalb der die TNC Punkte filtern soll, mit Taste
ENT bestätigen
U Maximal erlaubte Bahnabweichung in mm (inch-
Programm: Zoll) eingeben: Toleranzwert, den die
gefilterte Kontur maximal von der ursprünglichen
Kontur abweichen darf, mit Taste ENT bestätigen
