392 Programmieren: Sonderfunktionen
1
1
.3 Spannmit
te
lüberw
ac
hung (Sof
tw
ar
e-Option DCM)
Spannmittelvorlagen
HEIDENHAIN stellt verschiedene Spannmittelvorlagen in einer
Spannmittelbibliothek zur Verfügung. Setzen Sie sich bitte bei Bedarf
mit HEIDENHAIN (E-Mail-Adresse: [email protected])
oder Ihrem Maschinen-Hersteller in Verbindung.

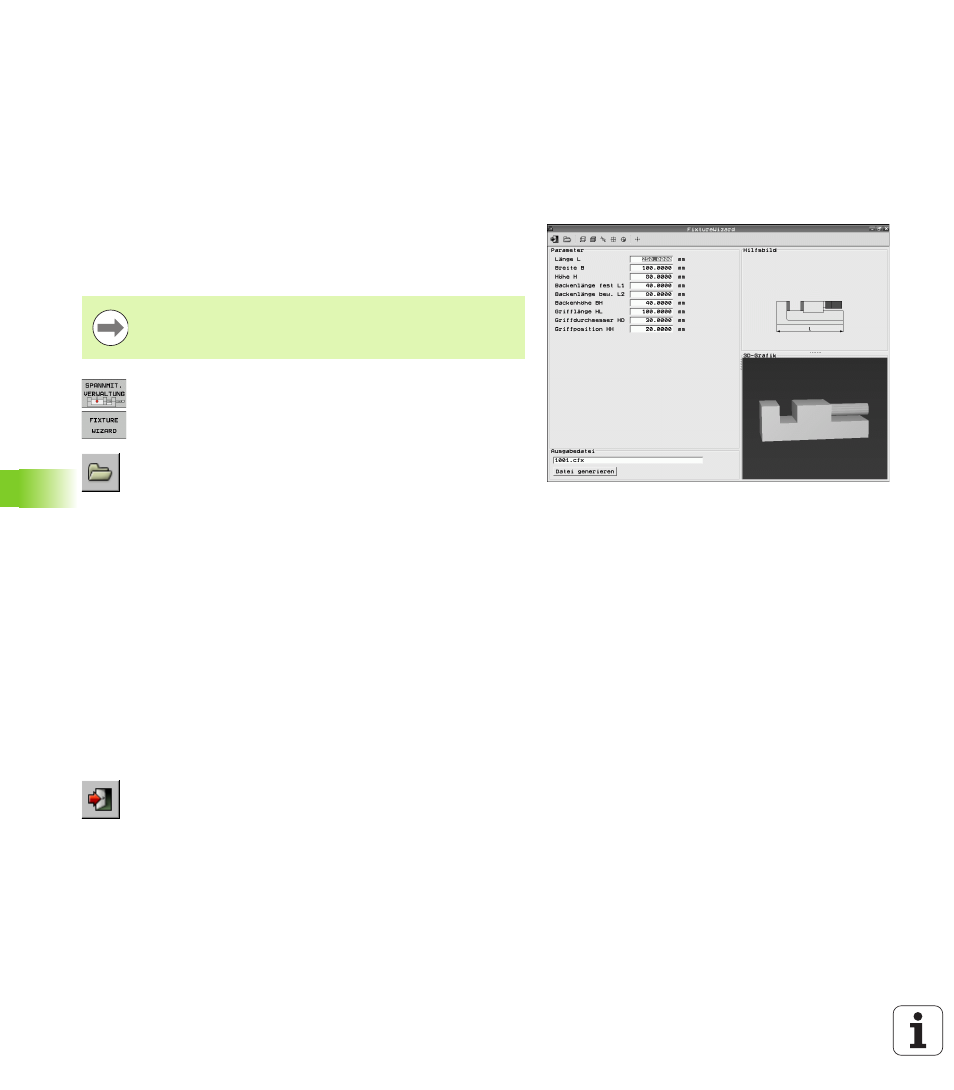

Spannmittel parametrisieren: FixtureWizard
Mit dem FixtureWizard erstellen Sie aus einer Spannmittelvorlage ein
Spannmittel mit exakten Abmessungen. Spannmittelvorlagen für
Standard-Spannmittel stellt HEIDENHAIN zur Verfügung, ggf. erhalten
Sie Spannmittelvorlagen auch von Ihrem Maschinenhersteller.
U Spannmittelverwaltung aufrufen
U FixtureWizard starten: Die TNC öffnet das Menü zur
Parametrisierung von Spannmittelvorlagen
U Spannmittelvorlage wählen: Die TNC öffnet das
Fenster zur Auswahl einer Spannmittelvorlage
(Dateien mit Dateiendung CFT)
U Mit der Mouse die Spannmittelvorlage wählen, die Sie
parametrisieren wollen, mit Taste Öffnen bestätigen
U Alle im linken Fenster dargestellten
Spannmittelparameter eingeben, Cursor mit
Pfeiltasten auf das nächste Eingabefeld bewegen.
Die TNC aktualisiert nach der Werteingabe die 3D-
Ansicht des Spannmittels im Fenster rechts unten.
Sofern verfügbar, zeigt die TNC im Fenster rechts
oben ein Hilfsbild an, dass den einzugebenden
Spannmittelparameter grafisch darstellt
U Name des parametrisierten Spannmittels im
Eingabefeld Ausgabedatei eingeben und mit
Schaltfläche Datei generieren bestätigen. Die
Eingabe einer Dateiendung (CFX für parametrisierte
Spannmittel) ist nicht erforderlich
U FixtureWizard beenden
Bevor Sie den FixtureWizard starten, müssen Sie die zu
parametrisierende Spannmittelvorlage auf die TNC kopiert
haben!
