HEIDENHAIN iTNC 530 217
6.3 K
ont
ur anf
a
hr
en und v
e
rl
assen

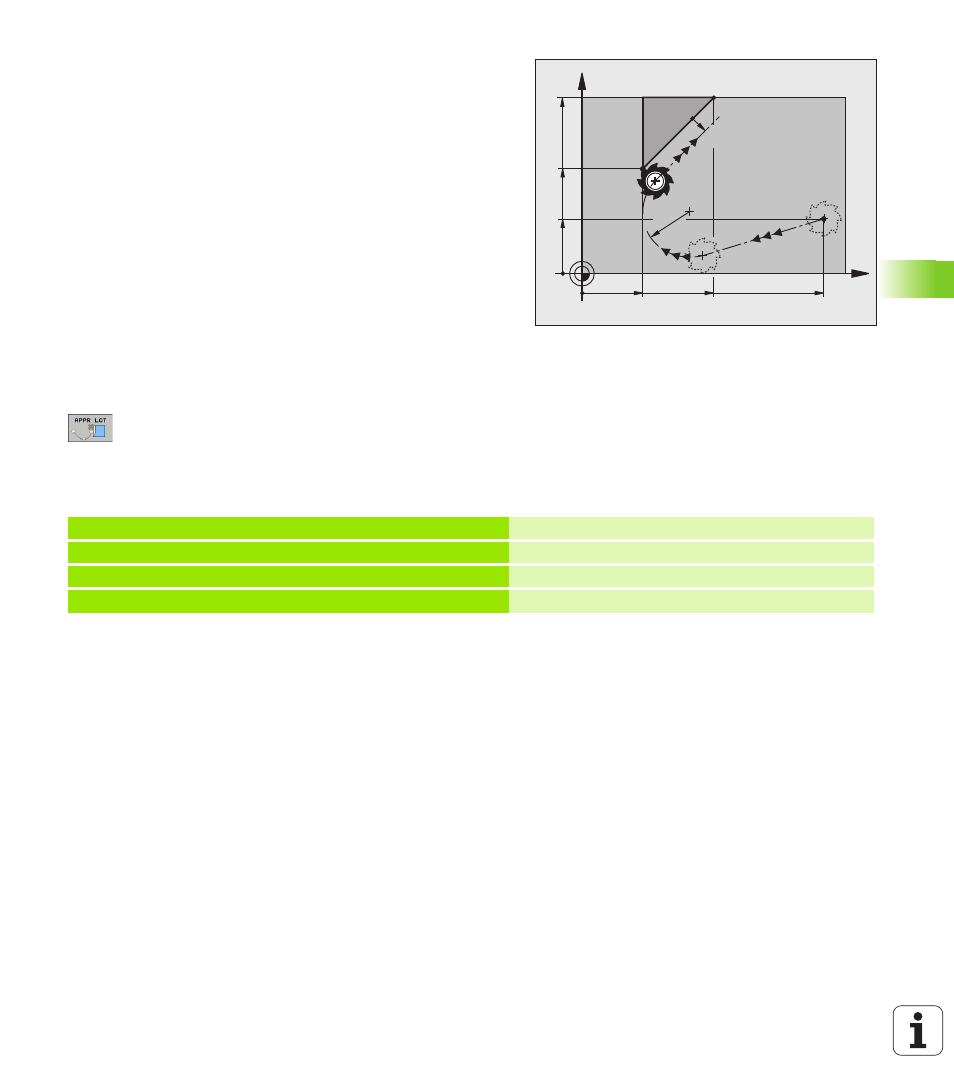

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss an die Kontur und Geradenstück:
APPR LCT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf
einen Hilfspunkt P
H
. Von dort aus fährt es auf einer Kreisbahn den
ersten Konturpunkt P
A
an. Der im APPR-Satz programmierte Vorschub
ist wirksam für die gesamte Strecke, die die TNC im Anfahrsatz
verfährt (Strecke P
S
– P
A
).
Wenn Sie im Anfahrsatz alle drei Hauptachs-Koordinaten X, Y und Z
programmiert haben, dann fährt die TNC von der vor dem APPR-Satz
definierten Position in allen drei Achsen gleichzeitig auf den Hilfspunkt
P
H
und daran anschließend von P
H
nach P
A
nur in der
Bearbeitungsebene.
Die Kreisbahn schließt sowohl an die Gerade P
S
– P
H
als auch an das
erste Konturelement tangential an. Damit ist sie durch den Radius R
eindeutig festgelegt.
U Beliebige Bahnfunktion: Startpunkt P
S
anfahren
U Dialog mit Taste APPR/DEP und Softkey APPR LCT eröffnen:
U Koordinaten des ersten Konturpunkts P
A
U Radius R der Kreisbahn. R positiv angeben
U Radiuskorrektur RR/RL für die Bearbeitung
NC-Beispielsätze
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 P
S
ohne Radiuskorrektur anfahren
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
mit Radiuskorr. RR, Radius R=10
9 L X+20 Y+35 Endpunkt erstes Konturelement
10 L ... Nächstes Konturelement
