Knotenadresse, Abbildung 2 – HEIDENHAIN PROFIBUS-DP (DPV0) Benutzerhandbuch
Seite 10
Installation des Messgeräte-Gateways
10
2.1.1
Knotenadresse
Die Knotenadresse des Messgeräte-Gateways kann über drei
Dezimaldrehschalter in der Rückwand eingestellt werden. Die
Gewichtung – x100, x10 und x1 – ist neben den Schaltern auf der
Leiterplatte angegeben. Der zulässige Adressbereich liegt
zwischen 0 und 126, wobei die unteren Adressen 0 und 2 in der
Regel dem Master vorbehalten sind und nicht von dem Gerät
verwendet werden sollten. Jede Adresse, die in einem
PROFIBUS-Netzwerk verwendet wird, muss einzigartig sein und
darf nicht von anderen Geräten verwendet werden.
Die Geräteadresse wird nur beim Einschalten der Spannungsver-
sorgung des Gateways gelesen und übernommen. Für die
Übernahme von Änderungen an den Adresseinstellungen ist
daher ein Neustart des Gateways erforderlich.

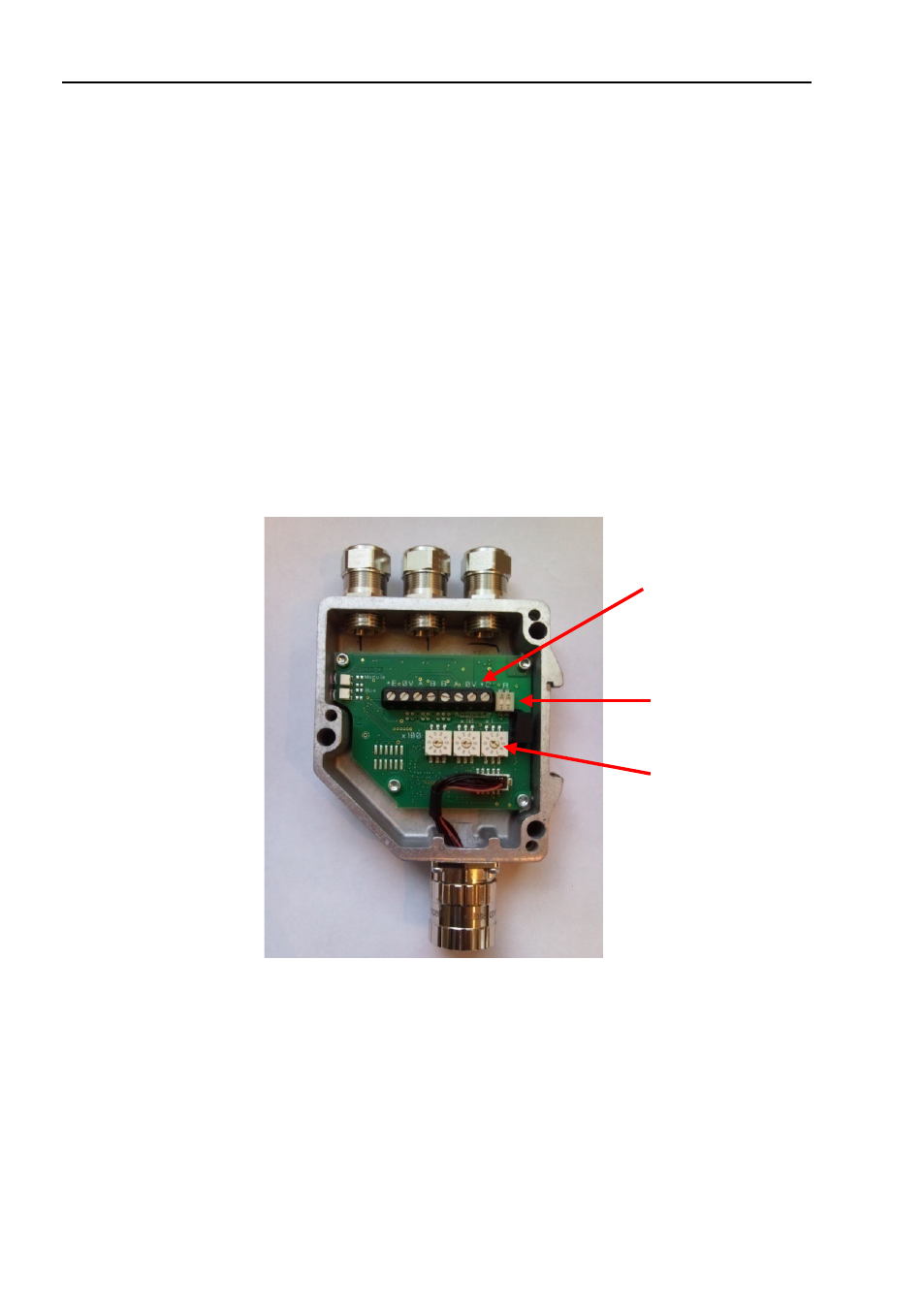

Abbildung 2
Platinenansicht eines PROFIBUS-Gateways
mit Kabelverschraubung
Beispiel:
Zum Einstellen der Knotenadresse auf 115, linken
Schalter (x100) auf 1, mittleren Schalter (x10) ebenfalls
auf 1 und rechten Schalter (x1) auf 5 stellen.
Schraubklemmen
Busabschluss-
schalter (ein/aus)
Knotenadress-
schalter
