Installation des absoluten Messgerätes
19
3
Installation des absoluten Messgerätes
3.1
Einstellungen im Messgerät
Die Knotenadresse des Messgerätes und der Busabschluss
müssen bei der Inbetriebnahme des Gerätes konfiguriert werden.
Dazu wird die Rückwand abgenommen, d. h. die drei Schrauben
auf der Rückseite des Messgerätes werden herausgeschraubt.
3.1.1
Knotenadresse
Die Knotenadresse des Messgerätes kann über zwei Dezi-
maldrehschalter in der Rückwand eingestellt werden. Die
Gewichtung, x10 oder x1, wird neben den Schaltern angegeben.
Der zulässige Adressbereich liegt zwischen 0 und 99, wobei die
unteren Adressen 0 und 2 in der Regel dem Master vorbehalten
sind und nicht von dem Gerät verwendet werden sollten. Jede
Adresse, die in einem PROFIBUS-Netzwerk verwendet wird,
muss einzigartig sein und darf nicht von anderen Geräten
verwendet werden.
Die Geräteadresse wird nur beim Einschalten der Spannungsver-
sorgung des Messgerätes gelesen und übernommen. Für die
Übernahme von Änderungen an den Adresseinstellungen ist
daher ein Neustart des Messgerätes erforderlich.

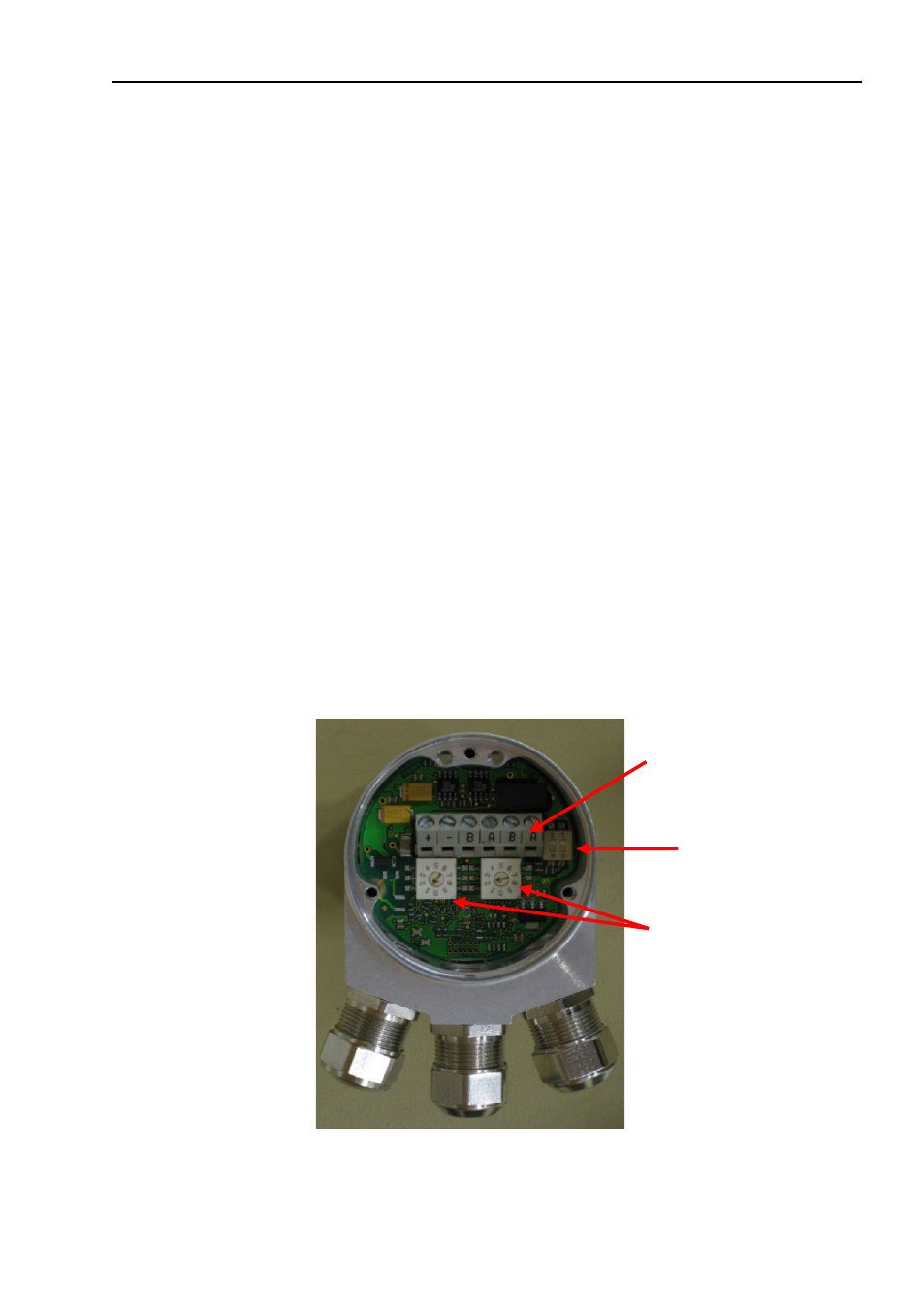

Abbildung 7
Platinenansicht eines Messgerätes mit
Kabelverschraubung
Schraubklemmen
Busabschlussschalter
(ein/aus)
Knotenadressschalter
