Beispiel für Messgerät-Inbetriebnahme, DPV0
60

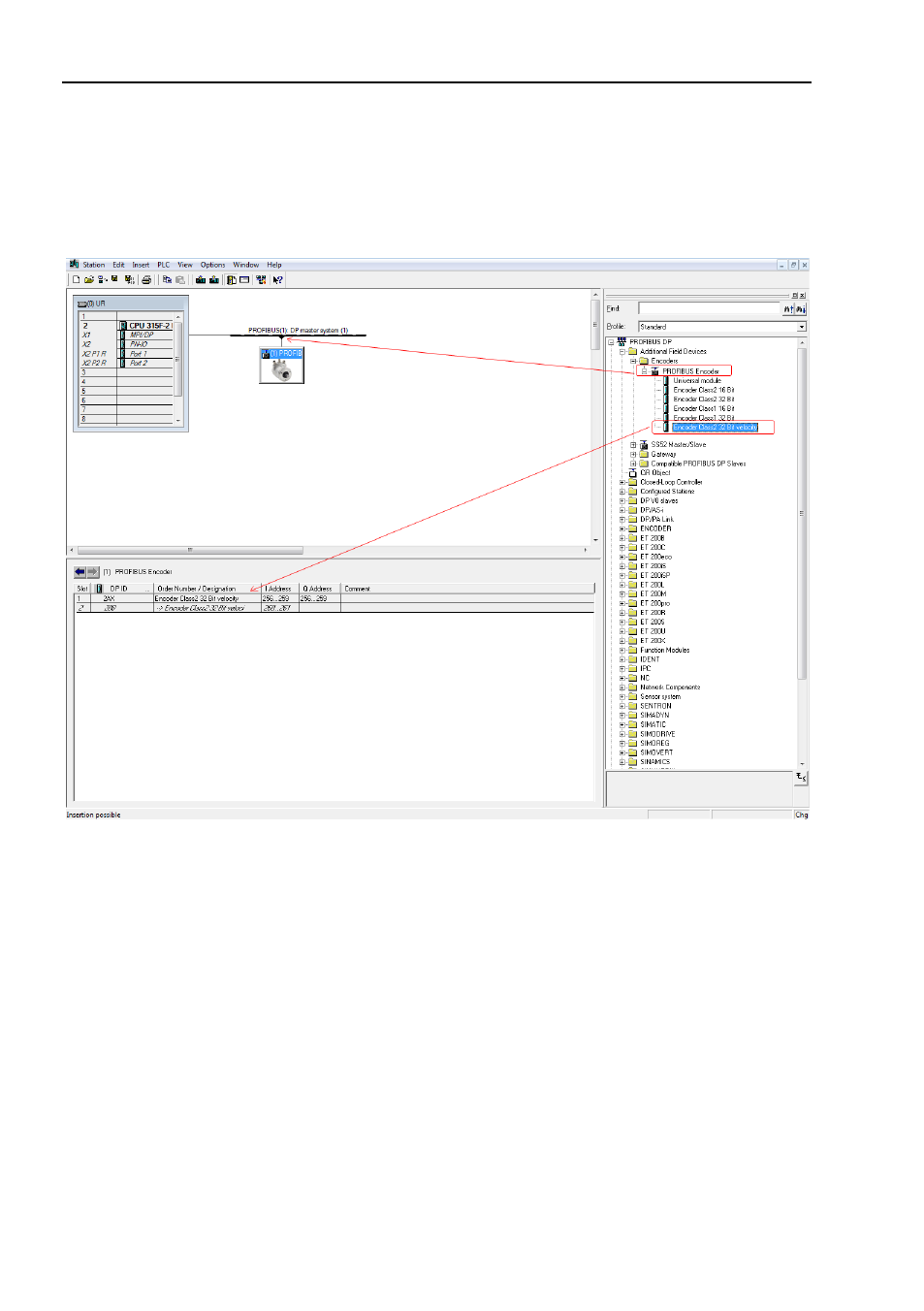

DPV0-Slave wählen
Klicken Sie zur Auswahl des Messgerätes auf das „PROFIBUS
Endoder“ Symbol in der Strukturdarstellung rechts im Fenster.
Ziehen Sie das Messgerät mit gedrückter Maustaste auf den BUS
(oben links).
Wenn das Messgerät auf den BUS gezogen wird, muss eine
PROFIBUS-Adresse zugewiesen werden. Diese Adresse muss
natürlich mit der Adresse übereinstimmen, die auf den Hardware-
Adressschaltern hinten auf dem Gerät zugewiesen wird. Siehe
Kapitel 3.1.1.
Konfiguration für DPV0-Slave wählen
Wählen Sie die Konfigurationsoption „Encoder Class 2 32-Bit
velocity“ in der dargestellten Struktur, um das Messgerät für
25-Bit-Positionswerte plus Geschwindigkeitsdaten zu konfi-
gurieren. Fügen Sie die gewählte Konfiguration per „Drag-
and-Drop“ zum Konfigurationsfenster (unten links) hinzu.
