Installation des Messgeräte-Gateways
12
2.2
Spannungsversorgung
Der Anschluss der Spannungsversorgung von Gateways mit M12-
Steckern erfolgt über einen 4-poligen Stecker M12 (Stift, A-codiert).

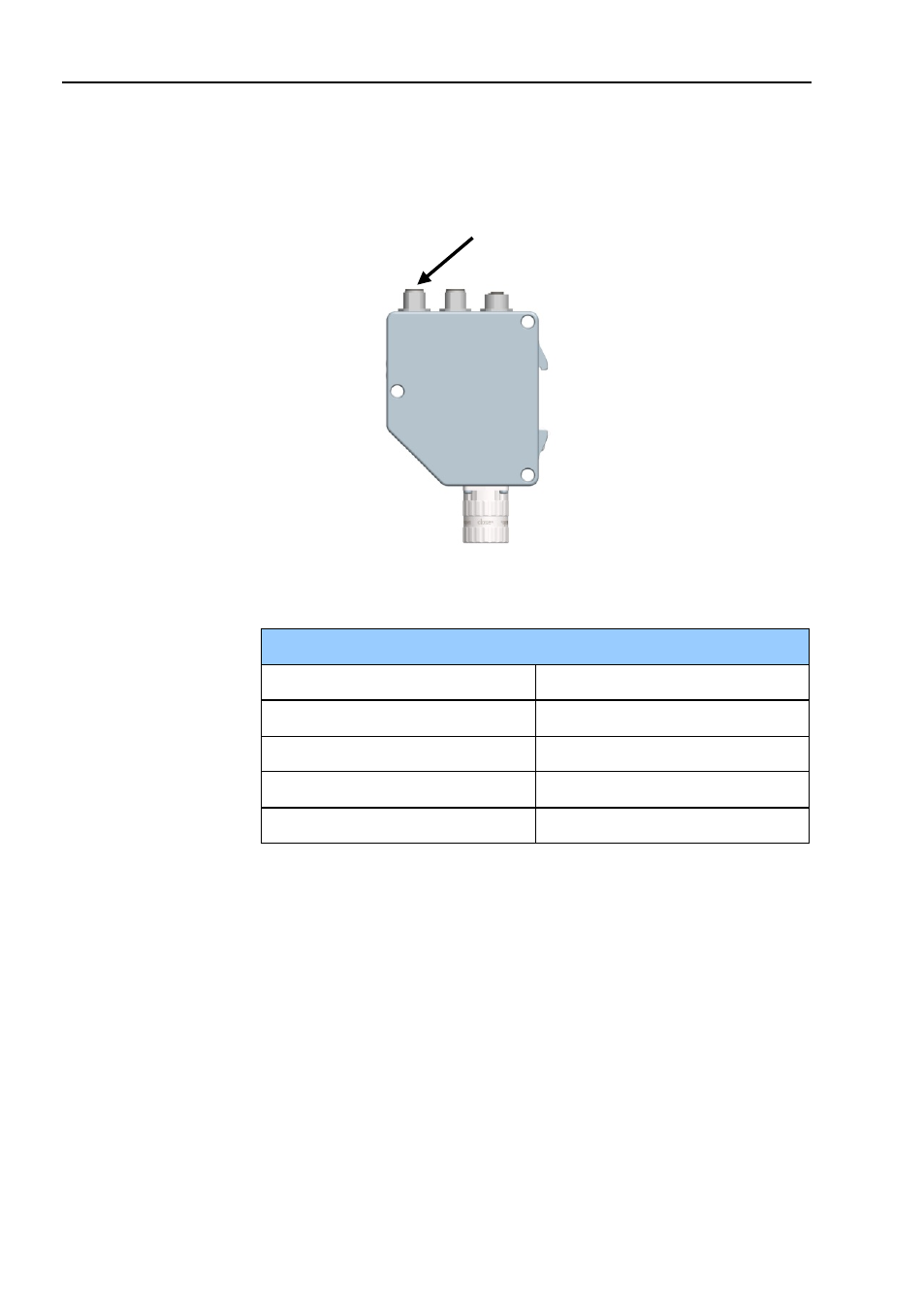

Abbildung 3
Orientierung des Versorgungssteckers M12
Spannungsversorgung Version M12
Funktion
Pin
+E Volt
1
Nicht angeschlossen
2
0 Volt
3
Nicht angeschlossen
4
Tabelle 2
Belegung Versorgungsstecker M12
Spannungsversorgung
