Installation des absoluten Messgerätes
21
3.2
Anschluss des Messgerätes
Der Anschluss der Spannungsversorgung von Messgeräten
mit M12-Steckern erfolgt über einen 4-poligen Stecker M12
(Stift, A-codiert).

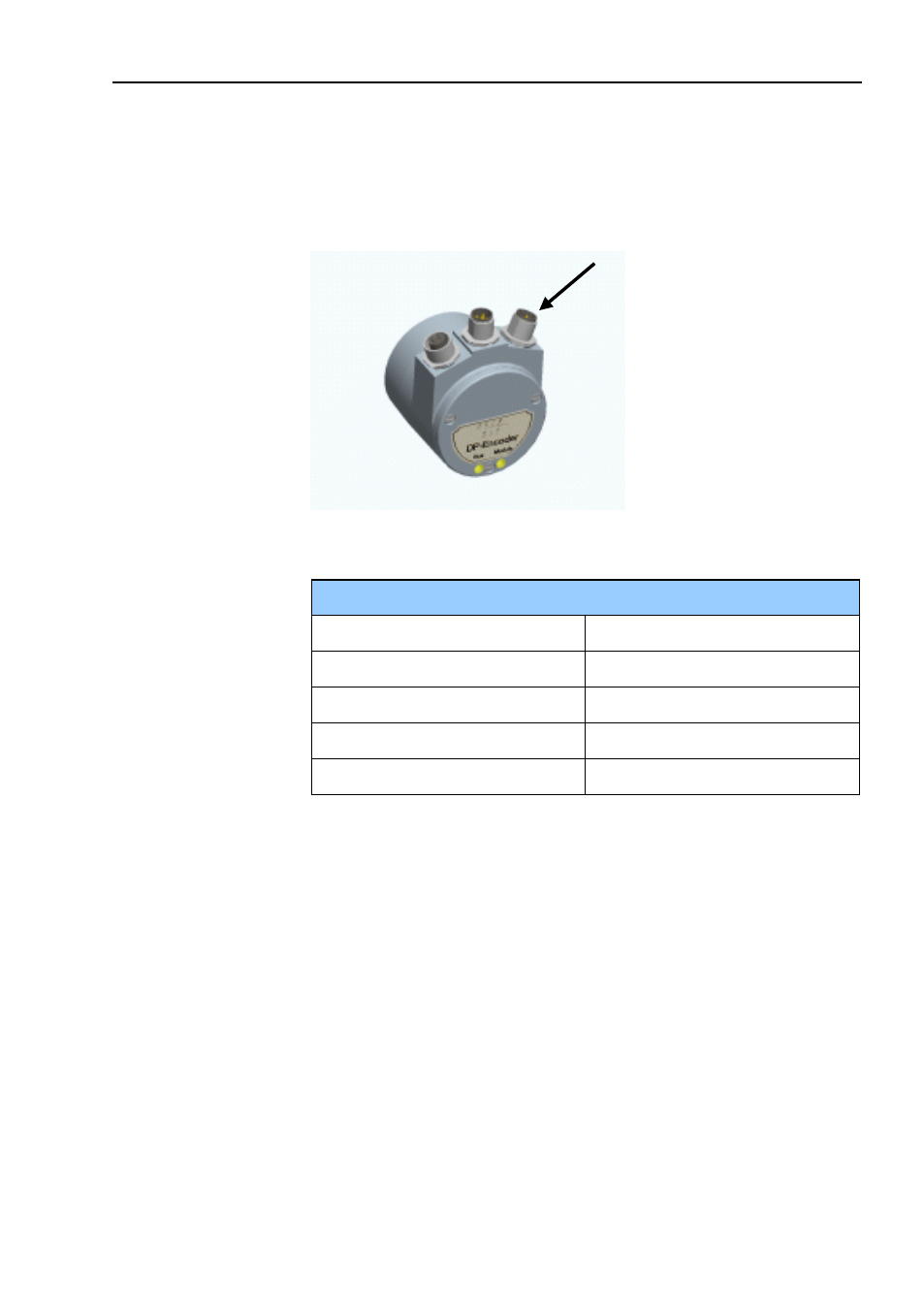

Abbildung 8
Orientierung des Versorgungssteckers M12
Spannungsversorgung Version M12
Funktion
Pin
+E Volt
1
Nicht angeschlossen
2
0 Volt
3
Nicht angeschlossen
4
Tabelle 7
Belegung Versorgungsstecker M12
Spannungsver-
sorgung
