Messgerät- und Gateway-Funktionalität, DPV0
38
B. Nichtzyklische Skalierung
Wird der Messbereich verwendet, um den Wertebereich des
Gerätes auf einen anderen Wert als die spezifizierte Singleturn-
Umdrehung * 2
x zu setzen, so ist der ausgegebene Positions-
wert auf den Betriebsbereich beschränkt. Wenn der Positions-
wert durch die Drehung der Geberwelle den Messbereich über-
oder unterschreitet, d. h. den Maximalwert überschreitet oder
unter 0 fällt, so gibt das Messgerät den Wert für den gesam-
ten Bereich aus.
Beispiel einer nicht-zyklischen Skalierung:
Messschritte pro Umdrehung = 100
Gesamtmessbereich = 5000 (Anzahl der Umdrehungen 50)

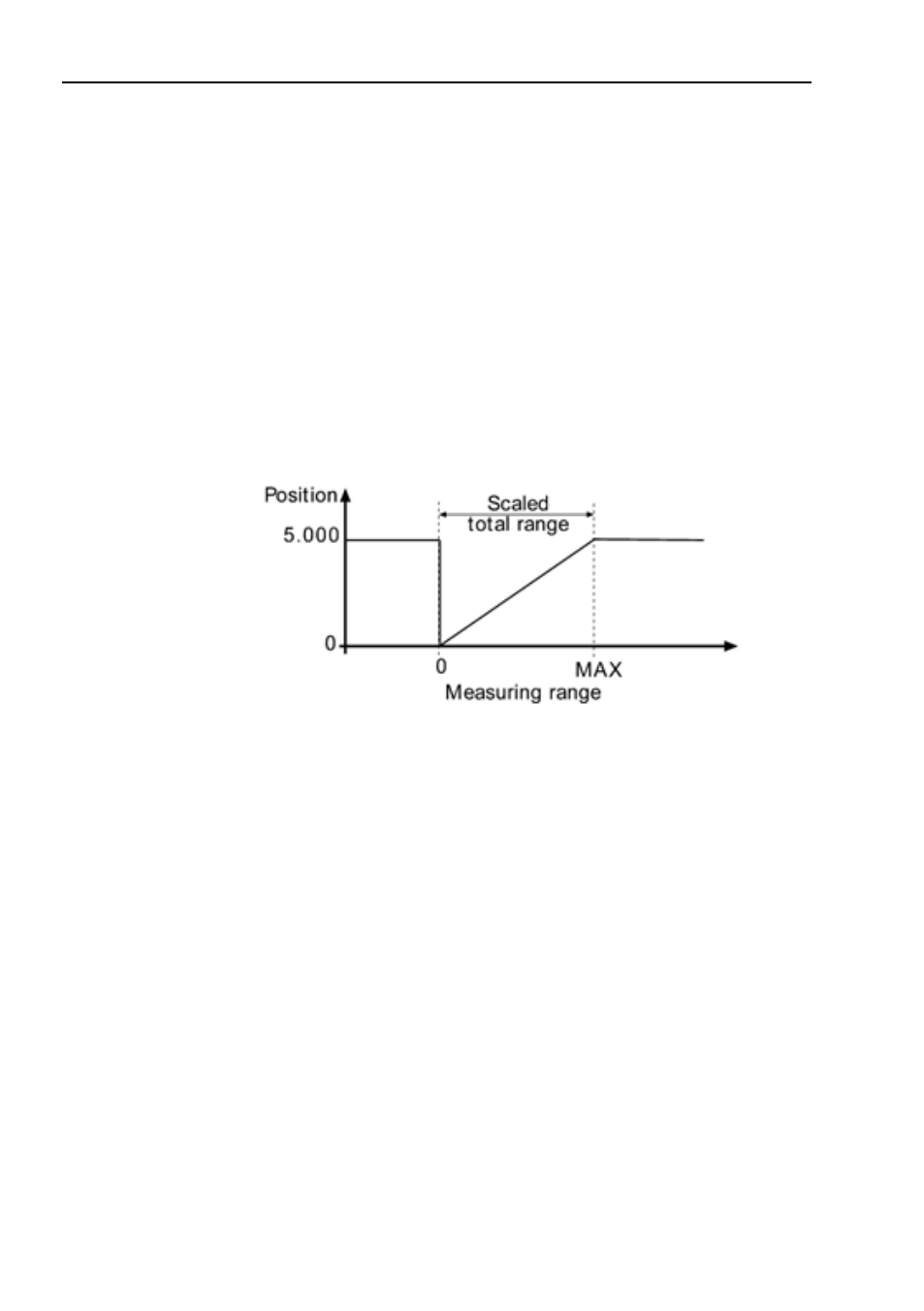

Abbildung 15 Nicht-zyklische Skalierung
