Installation des absoluten Messgerätes

24

Die Messgeräte mit Kabelverschraubung müssen mit einer

geschirmten, verdrillten Doppelleitung gemäß EN 50170 und

PROFIBUS-Richtlinien ausgestattet sein. Die Richtlinien

empfehlen einen Leiterquerschnitt größer 0,34 mm

2

. Der

zulässige Kabelaußendurchmesser für die Bus-Leitungen beträgt

ø 8 mm bis ø 10 mm. In der Rückwand befinden sich vier

Schraubklemmen mit den erforderlichen Busleitungsanschlüssen

(A) und (B).

Nicht genutzte Kabelverschraubungen sollten durch

einen Blindstopfen M16 ersetzt werden, um eine

ordnungsgemäße Versiegelung zu gewährleisten.

Der Anschluss (A) dient zum Anschluss der A-Leitung.

Der Anschluss (B) dient zum Anschluss der B-Leitung.

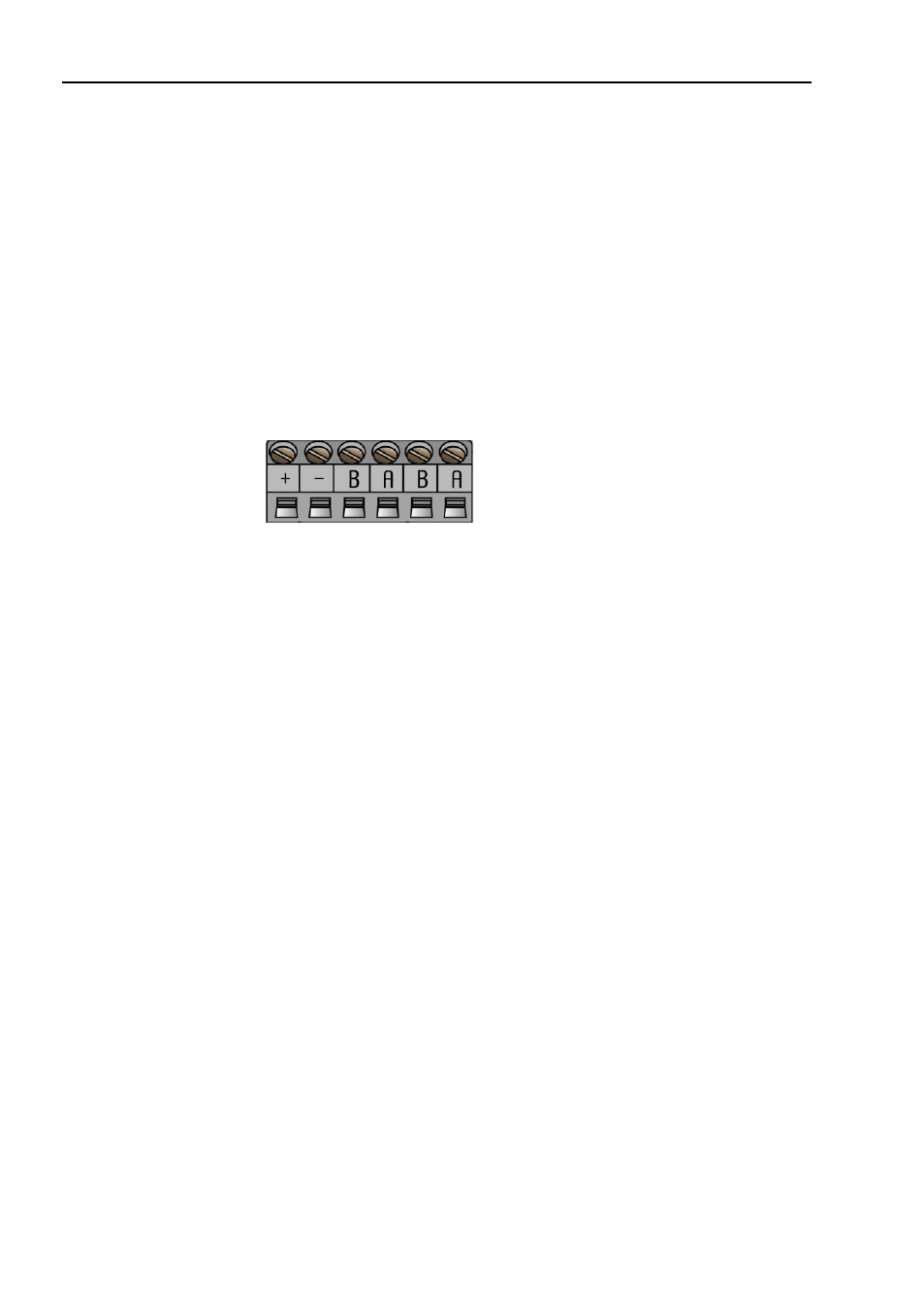

Abbildung 11

Klemmenbelegung für Busleitungen

Hinweis: Alle Schraubklemmen müssen festgezogen

werden, auch wenn kein Kabel angeschlossen ist.


Hinweis: Die beiden A-Klemmen sind intern miteinander

verbunden, ebenso wie die beiden B-Klemmen, so
dass es keine Rolle spielt, an welche Klemme die
Busleitungen angeschlossen sind.
