5 Elektrischer Anschluss
SMA Solar Technology AG
22
AS-BOX-M_L-IA-IDE110320
Installationsanleitung
Linke Flanschplatte

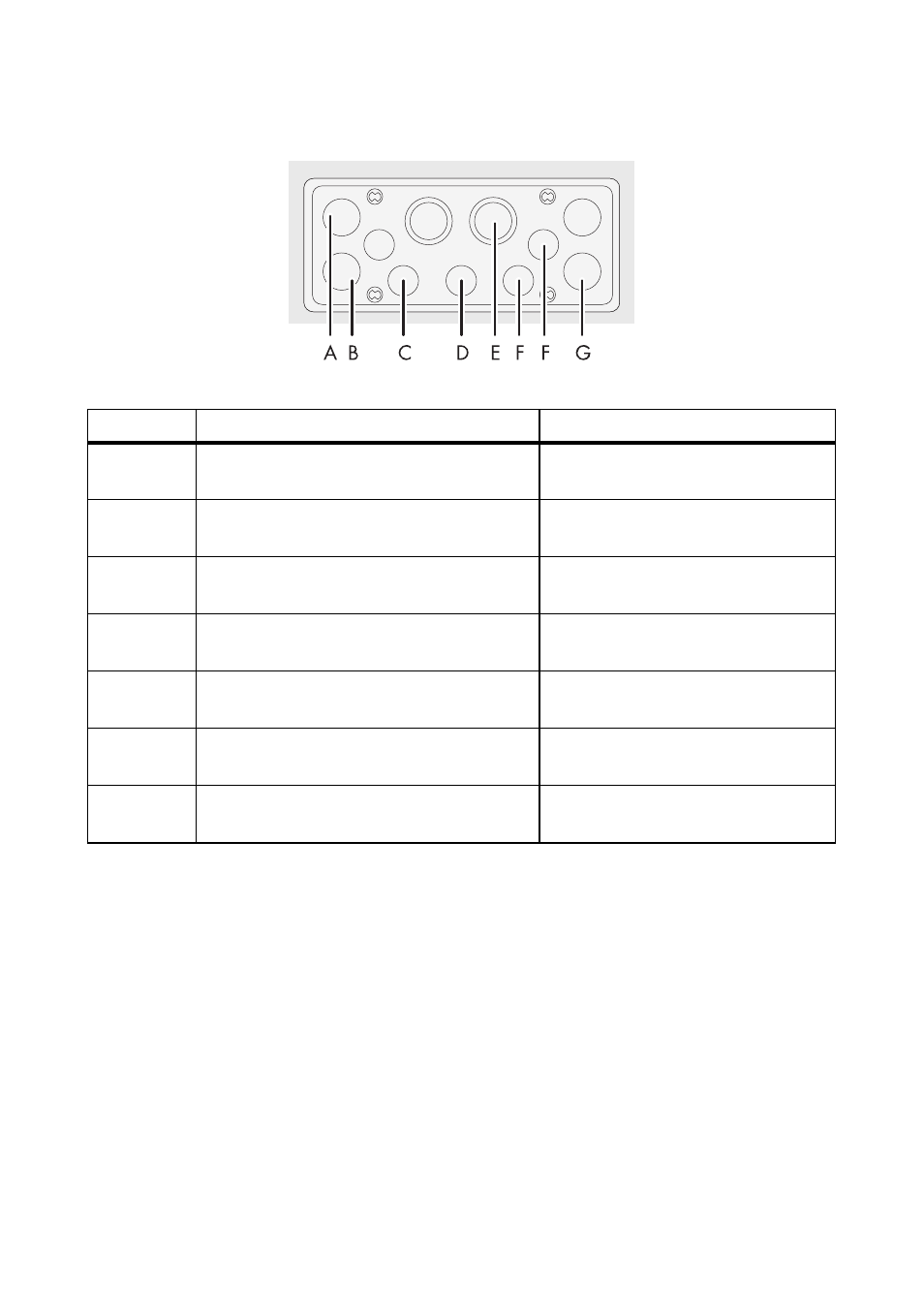

Abbildung 9: Linke Flanschplatte mit Sollbruchstellen im Boden der Automatic Switch Box M
Position
Bezeichnung
Erklärung
A
Sollbruchstelle für Kabelverschraubung
M25x1,5
Für den Anschluss des
Einspeisezählers
B
Sollbruchstelle für Kabelverschraubung
M25x1,5
Für den Anschluss der PV-Anlage
C
Sollbruchstelle für Kabelverschraubung
M20x1,5
Für den Anschluss des externen
Signals
D
Sollbruchstelle für Kabelverschraubung
M20x1,5; reduziert
Für den Anschluss der
Funktionserdung
E
Sollbruchstelle für Kabelverschraubung
M32x1,5
Für den Anschluss des Bezugszählers
F
Sollbruchstelle für Kabelverschraubung
M20x1,5; reduziert
Für den Anschluss der Betriebserdung
G
Sollbruchstelle für Kabelverschraubung
M25x1,5
Für den Anschluss des Sunny Backup
