SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung AS-BOX-M_L-IA-IDE110320 39
1. Das Kabel einführen (siehe Kapitel 5.2).

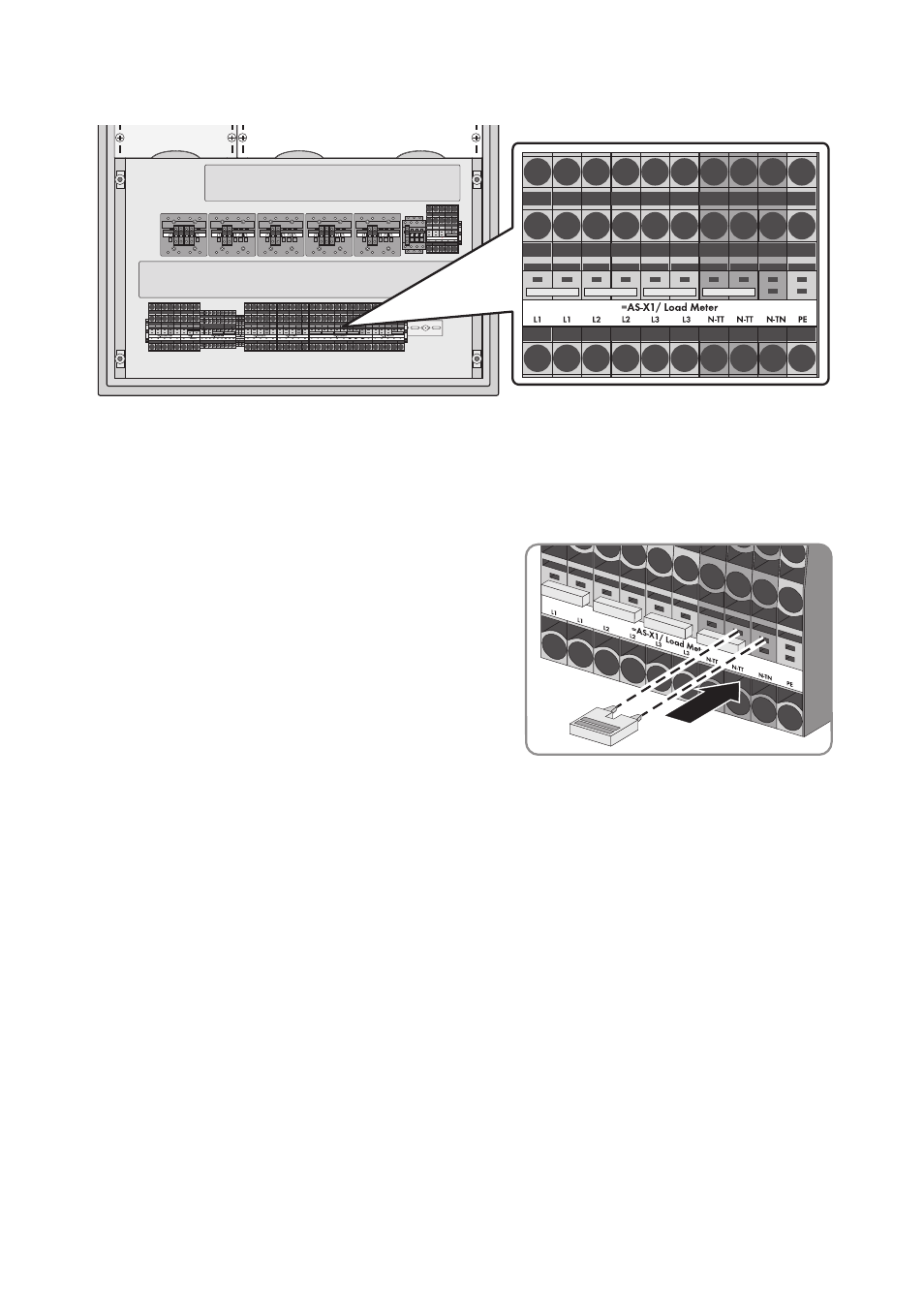

2. PE an Klemmleiste ”AS-X1/ Load Meter” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.
3. Wenn TN-System vorliegt:
– Anschlussklemmen ”N-TT” und ”N-TN” der
Klemmleiste ”AS-X1/ Load Meter” mit
Kammbrücker brücken. Dabei Aufkleber
”TN‑TT” in Automatic Switch Box beachten.
– N an Anschlussklemme ”N-TN” der Klemmleiste ”AS-X1/ Load Meter” anschließen. Dabei
Aufkleber ”TN-TT” in Automatic Switch Box beachten.
4. Wenn TT-System vorliegt:
– Wenn Anschlussklemmen ”N-TT” und ”N-TN” der Klemmleiste ”AS-X1/ Load Meter”
gebrückt sind, Brücke entfernen.
– N an Anschlussklemme ”N-TT” der Klemmleiste ”AS-X1/ Load Meter” anschließen. Dabei
Aufkleber ”TN-TT” in Automatic Switch Box beachten. Zweite Anschlussklemme ”N-TT” wird
nicht belegt.
5. L1, L2 und L3 an Klemmleiste ”AS-X1/ Load Meter” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.
