5 Elektrischer Anschluss SMA Solar Technology AG
34 AS-BOX-M_L-IA-IDE110320 Installationsanleitung
Anschlussklemmen:
1. Das Kabel einführen (siehe Kapitel 5.2).
2. PE an Klemmleiste ”AS-X3/ Backup Loads” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.
3. N an Klemmleiste ”AS-X3/ Backup Loads” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.
4. L1, L2 und L3 an Klemmleiste ”AS-X3/ Backup Loads” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.

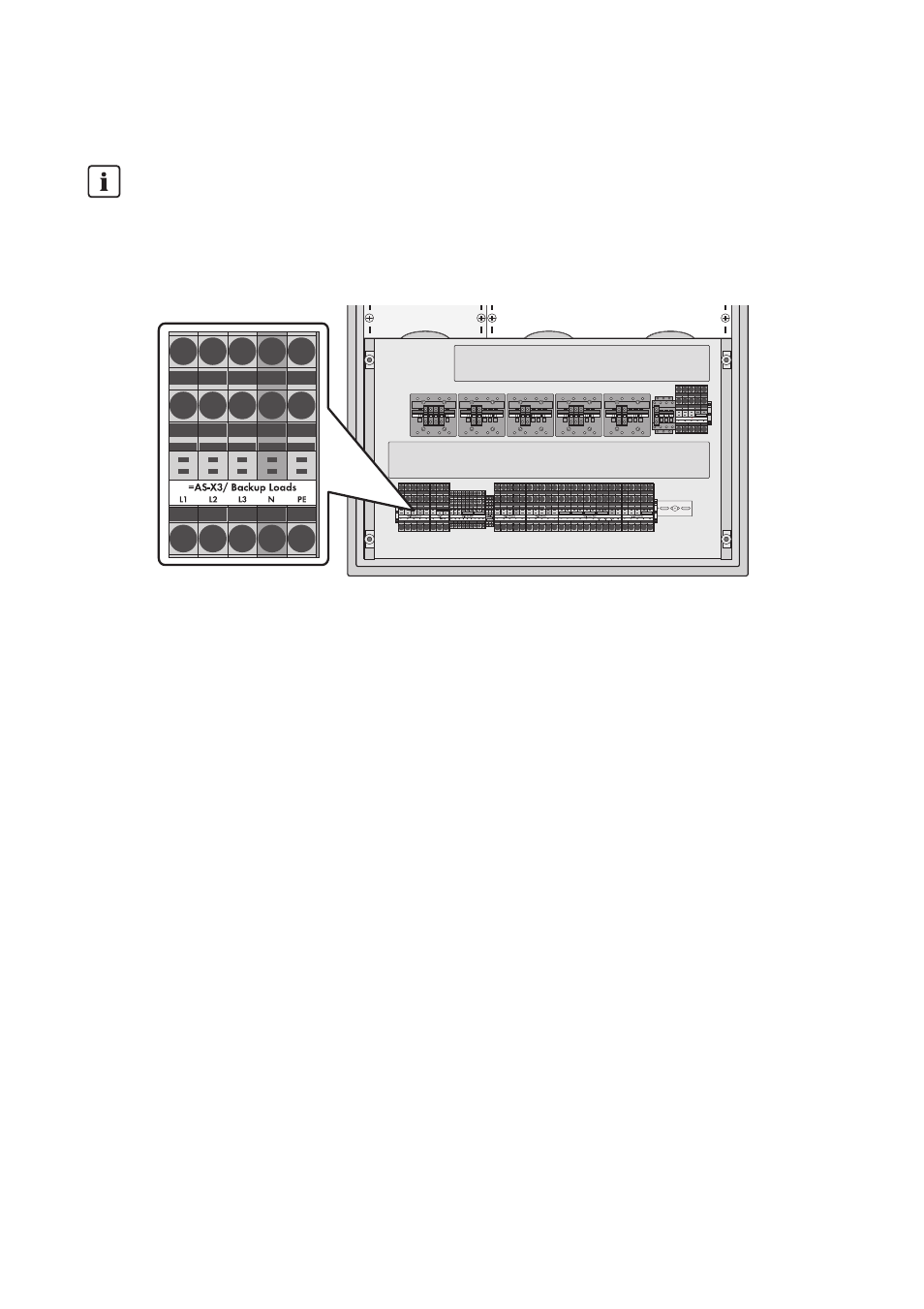

Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
