5 Elektrischer Anschluss SMA Solar Technology AG
42 AS-BOX-M_L-IA-IDE110320 Installationsanleitung
5.11 Generator anschließen
Abhängig von der Bestellung ist die Automatic Switch Box mit der Klemmleiste ”1_1-X6/ Generator”
ausgestattet. An diese Klemmleiste können Sie einen Generator anschließen.
Leitungsanforderungen:
☐ Aderquerschnitt ist nach der Nennleistung des Generators ausgewählt.
☐ Wenn Generator keine Ausgangssicherung hat, ist Kabel erdschluss- und kurzschlusssicher
verlegt.
☐ Bei längeren Kabelwegen ist ein zusätzlicher Sicherungskasten in der Nähe des Generators
installiert.
Anschlussklemmen:

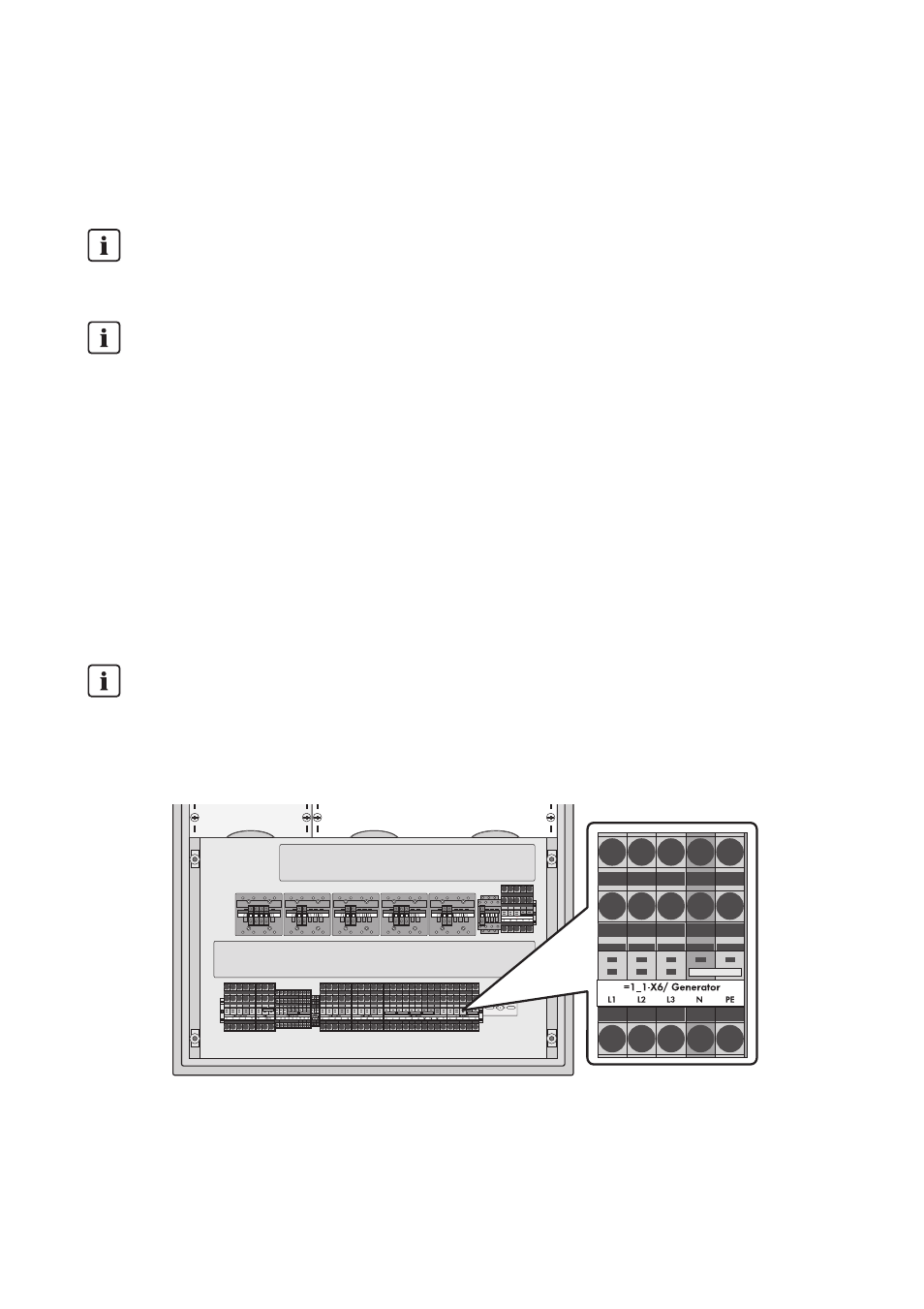

Brücke in Klemmleiste ”1_1-X6/ Generator”
Die Anschlussklemmen ”N” und ”PE” der Klemmleiste ”1_1-X6/ Generator” sind gebrückt.
Ausgangssicherung des Generators hat Einfluss auf Auslegung des Kabels der
PV‑Anlage
Beachten Sie, dass die Auslegung der Ausgangssicherung des Generators die Auslegung des
Kabels der PV-Anlage beeinflusst.
Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
