SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung AS-BOX-M_L-IA-IDE110320 41
5.10 Externes Signal für Einspeisung aus Batterie anschließen
Durch den Anschluss eines potenzialfreien Kontakts an die Automatic Switch Box, können Sie die
Netzeinspeisung aus der Batterie starten oder stoppen. Sie können z. B. einen Relaisausgang eines
Rundsteuersignalempfängers an die Klemmleiste ”AS-X7/ Feed in Signal” anschließen, der Signale
vom Netzbetreiber empfängt.
Voraussetzungen:
☐ Aderquerschnitt beträgt maximal 2,5 mm².
☐ Der potenzialfreie Kontakt eignet sich für 230 V Netzspannung.

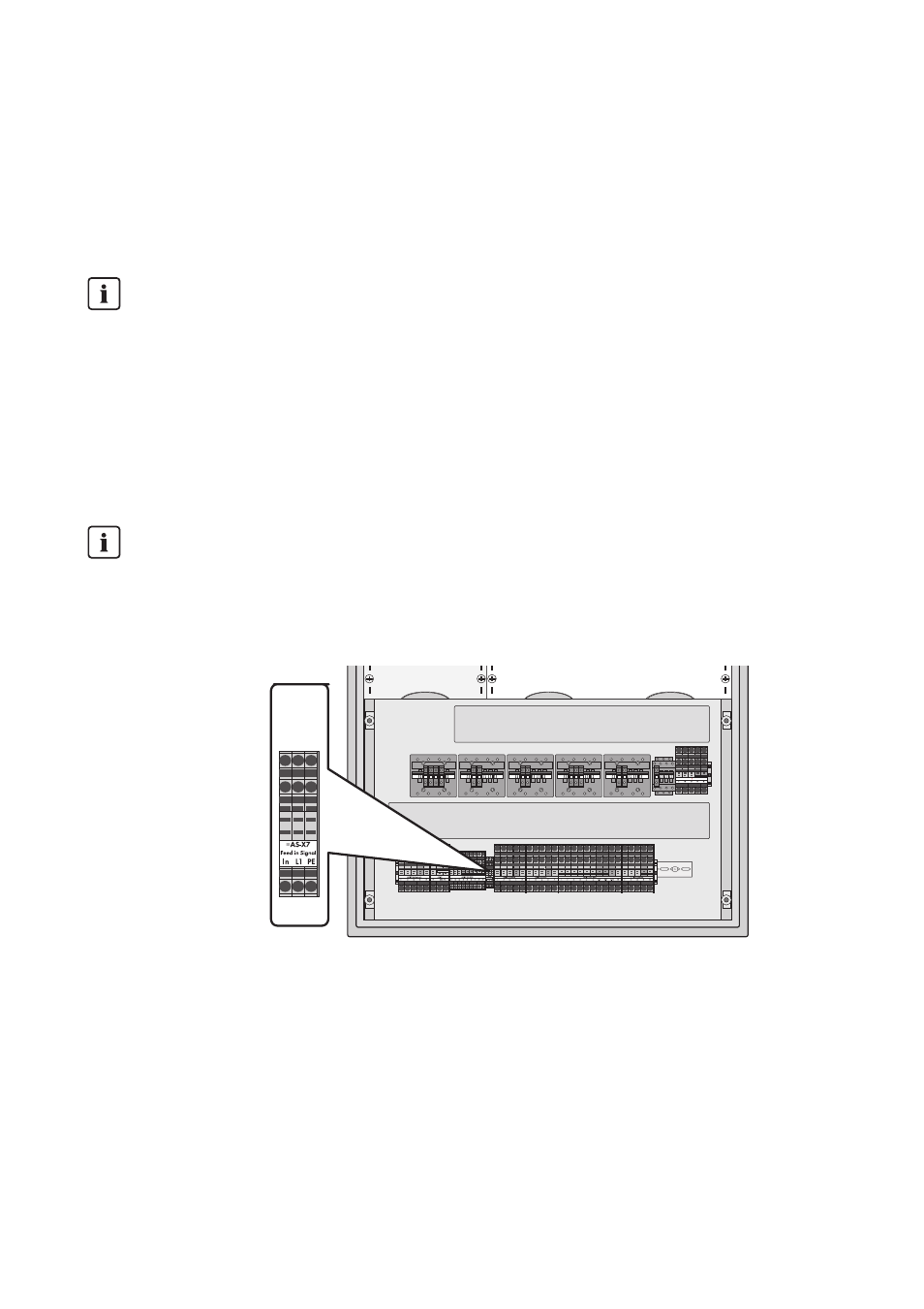

Anschlussklemmen:
1. Das Kabel einführen (siehe Kapitel 5.2).
2. PE an Klemmleiste ”AS-X7/ Feed in Signal” anschließen. Dabei Beschriftung der
Anschlussklemmen beachten.
3. Übrige Adern an Anschlussklemmen ”In” und ”L1” der Klemmleiste ”AS-X7/ Feed in Signal”
anschließen.
Zustimmung vom Netzbetreiber
Der zuständige Netzbetreiber muss der Einspeisung aus der Batterie in das öffentliche
Stromnetz zustimmen.
Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
