SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung AS-BOX-M_L-IA-IDE110320 37
5.7 Einspeisezähler anschließen
Anschlussklemmen:
2. Wenn an Automatic Switch Box kein Einspeisezähler angeschlossen werden muss, Klemmleiste
”AS-X5/ PV Meter” und ”AS-X1/ Load Meter“ brücken.
3. Das Kabel einführen (siehe Kapitel 5.2).
4. PE an Klemmleiste ”AS-X5/ PV Meter” anschließen. Dabei Beschriftung der Anschlussklemmen
beachten.
5. N an Klemmleiste ”AS-X5/ PV Meter” anschließen. Dabei Beschriftung der Anschlussklemmen
beachten.
6. Wenn Sie Automatic Switch Box M einsetzen, L an Anschlussklemme ”L1” der Klemmleiste
”AS‑X5/ PV Meter” anschließen.
7. Wenn Sie Automatic Switch Box L einsetzen, L1, L2 und L3 an Klemmleiste ”AS‑X5/ PV Meter”
anschließen. Dabei Beschriftung der Anschlussklemmen beachten.

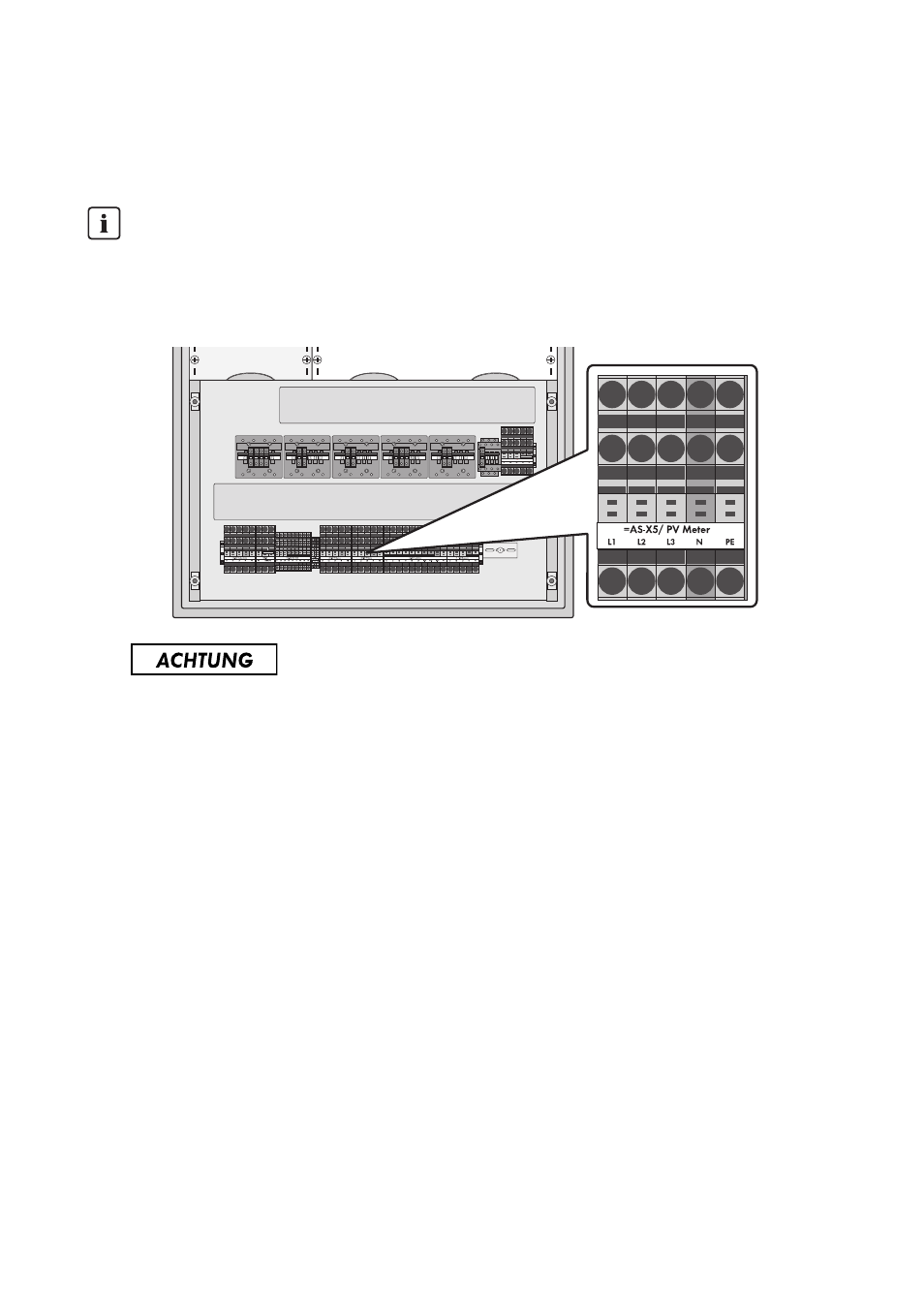

Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
1.
Zerstörung der Automatic Switch Box durch fehlende Vorsicherung.
Um einen möglichen Kurzschlussstrom aus dem öffentlichen Stromnetz zu begrenzen und die
Kabel in der Automatic Switch Box zu schützen, ist eine Sicherung zwischen Einspeisezähler
und Automatic Switch Box notwendig.
• Einen Leitungsschutz zwischen Automatic Switch Box und Einspeisezähler installieren.
Dabei Nennstrom, Kurzschlussstromschaltvermögen und maximalen Durchlassstrom
beachten (siehe Kapitel 10 ”Technische Daten“, Seite 53).
