SMA AUTOMATIC SWITCH BOX M-20 - Handbuch (Seite 31)

SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung AS-BOX-M_L-IA-IDE110320 31
Anschlussklemmen:
1. Die Kabel einführen (siehe Kapitel 5.2).
2. Funktionserdung anschließen:
– PE der Potenzialausgleichsschiene des Gebäudes an Anschlussklemme ”FE” der
Klemmleiste ”AS-X8” anschließen.

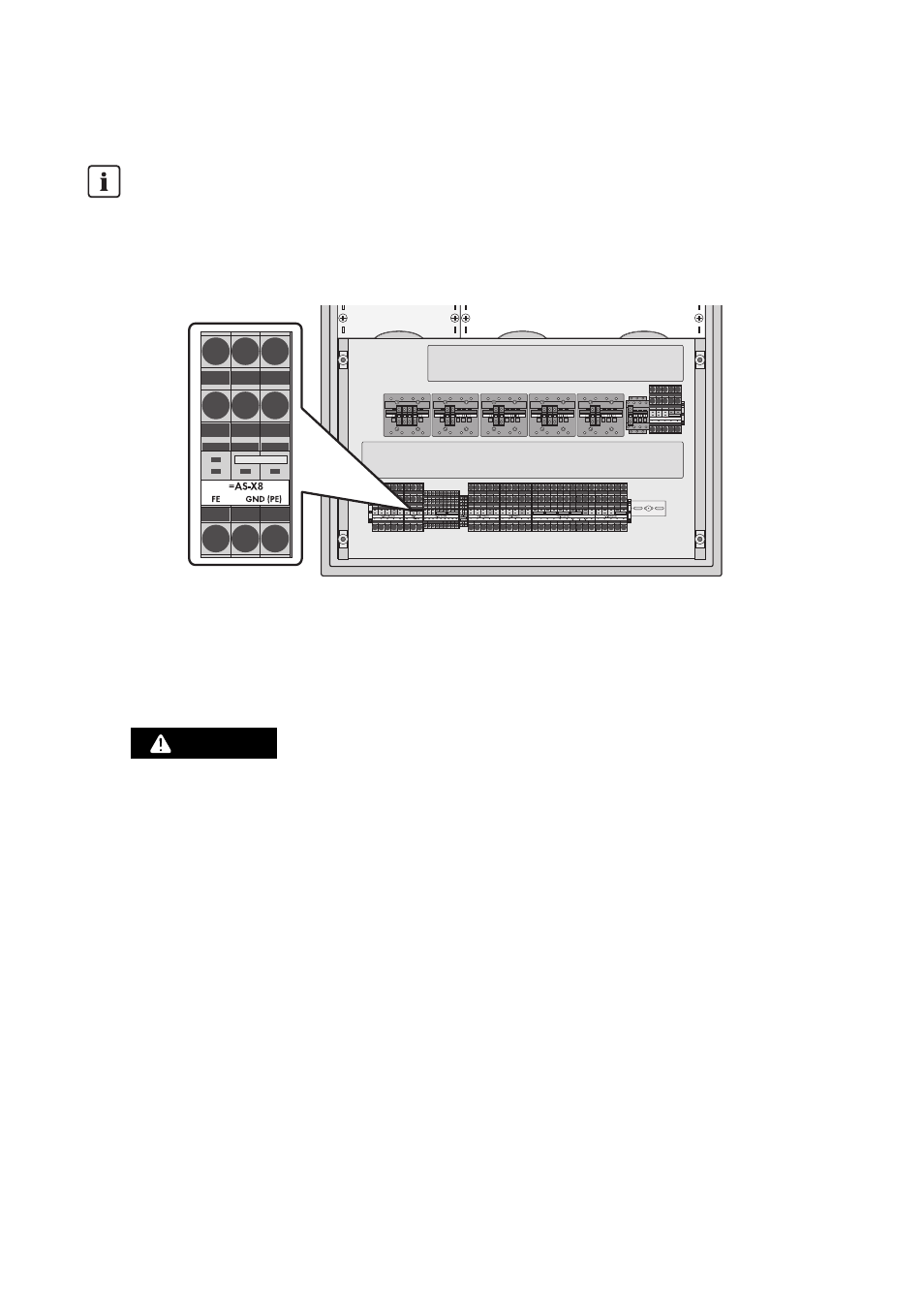

Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
3. (&'")3
Lebensgefahr durch Versagen der Schutzmaßnahmen im TT-System.
Ist die Betriebserdung nicht an die Automatic Switch Box angeschlossen, lösen im Fehlerfall die
Fehlerstrom-Schutzschalter zwischen Verbraucher und Automatic Switch Box und zwischen
PV‑Anlage und Automatic Switch Box nicht aus.
• Wenn TT-System vorliegt, Betriebserdung anschließen:
– PE der Potenzialausgleichsschiene des Gebäudes an Anschlussklemme ”GND (PE)”
der Klemmleiste ”AS-X8” anschließen.
