5.2 Kabel einführen
Führen Sie jedes Kabel nach folgendem Vorgehen in die Automatic Switch Box ein.
Kommunikationskabel einführen, wie in Kapitel 5.12 ”Kommunikationskabel anschließen“, Seite 44
beschrieben.
Flanschplatte vorbereiten
Bei Automatic Switch Box M linke und rechte Flanschplatte nach folgendem Vorgehen vorbereiten.
Bei Automatic Switch Box L nur linke und mittlere Flanschplatte nach folgendem Vorgehen
vorbereiten. Die rechte Flanschplatte muss nicht vorbereitet werden.

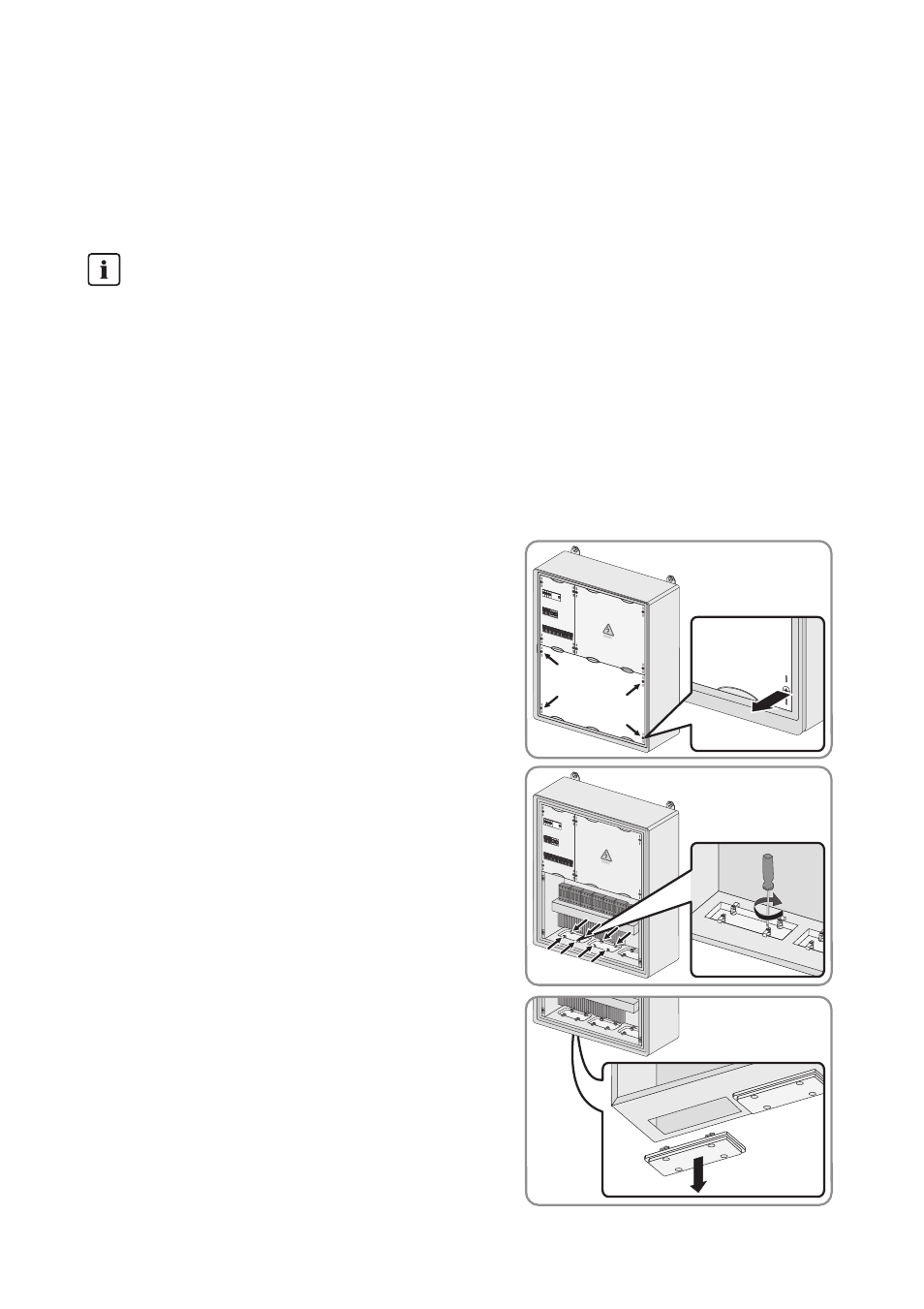

1. Automatic Switch Box mit Schaltschrankschlüssel öffnen.
2. Schrauben des unteren Berührungsschutzes lösen
und Berührungsschutz abnehmen.
3. Alle Halteklammern der Flanschplatten mit
Schraubendreher lösen.
4. Flanschplatten herausnehmen.
Dargestellte Grafiken
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Vorgehensweise für Automatic Switch Box M ist identisch.
