PELLETHEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 16
Theoretische grundlagen für die installation Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten
2.5. ANSCHLUSS DES RAUCHGASROHRS
Sich vor der Ausführung der Durchgangsöffnung für das Rauchgasrohr
vergewissern, ob brennbares Material vorhanden ist Wird diese Öffnung
in eine Holzwand oder in eine Wand aus leicht entflammbarem Material
eingearbeitet,
MUSS DER INSTALLATEUR das entsprechende
Wandanschlussstück (Mindestdurchmesser 13 cm) einsetzen und das
Ofenrohr, das durch die Wand geführt wird, mit entsprechendem
Isoliermaterial (Stärke 1.3 - 5 cm mit Wärmeleitung von mindestens
0.07 W/m°K) dämmen.
Das Gleiche gilt, wenn das Ofenrohr durch vertikale oder horizontale
Abschnitte führt und zwar immer in der Nähe einer leicht
entflammbaren Wand (min. 20 cm), verläuft.
Alternativ kann ein industriell isoliertes Rohr verwendet werden, das
auch auf der Außenseite des Gebäudes zur Vermeidung von
Kondensatbildung angebracht werden kann.
Die Brennkammer arbeitet mit Unterdruck. Die Rauchgasableitung weist
ebenfalls einen Unterdruck auf, wenn sie an einen effizienten und
vorschriftsmäßigen Rauchfang angeschlossen wird.
Alle Rohre und Anschlussstücke müssen mit
garantierten, hermetischen Dichtungen versehen
werden.
Alle Abschnitte der Rauchgasableitung müssen für die
regelmäßigen Reinigungsarbeiten problemlos überprüft und
entfernt werden können (T-Stücke zur Inspektion).
Den Heizofen unter Befolgung der zuvor angeführten Vorschriften und
Vorsichtsmaßnahmen aufstellen.
WICHTIG! Alle 90°-Krümmungen der
Rauchgasableitung müssen mit entsprechenden T-
Stücken für die Inspektion ausgestattet werden
(siehe Zubehör für Pelletheizöfen).
s ist strikt verboten, am Ende des Rauchgasrohrs ein
Gitter einzubauen, da dieses den Heizofenbetrieb
beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG SOLLTEN
NICHT MEHR ALS 2-3 m. HORIZONTALE
ROHRLEITUNG UND NICHT MEHR ALS 3 90° - BÖGEN
VERWENDET WERDEN. ANDERFALLS SOLLTE MAN
DEN QUERSCHNITT UND ANSCHLUSS NACH EN
13384/T1 ODER, FALLS MEHRFACHBELEGUNG,
MITTELS EN 13384/T2 BERECHNEN.
AUSSERDEM SOLLTEN 4 METER LÄNGE MIT EINEM
ROHR ø80 mm NICHT ÜBERSCHRITTEN WERDEN.
DER DIREKTE ABZUG DER
VERBRENNUNGSPRODUKTE MUSS ÜBER DAS DACH
AUSGEFÜHRT WERDEN, UND DIE
RAUCHGASABLEITUNG MUSS DIE VON DEN
DIESBEZÜGLICH GELTENDEN GESETZEN UND
NORMEN (UNI 10683) VORGESEHENEN
EIGENSCHAFTEN AUFWEISEN.

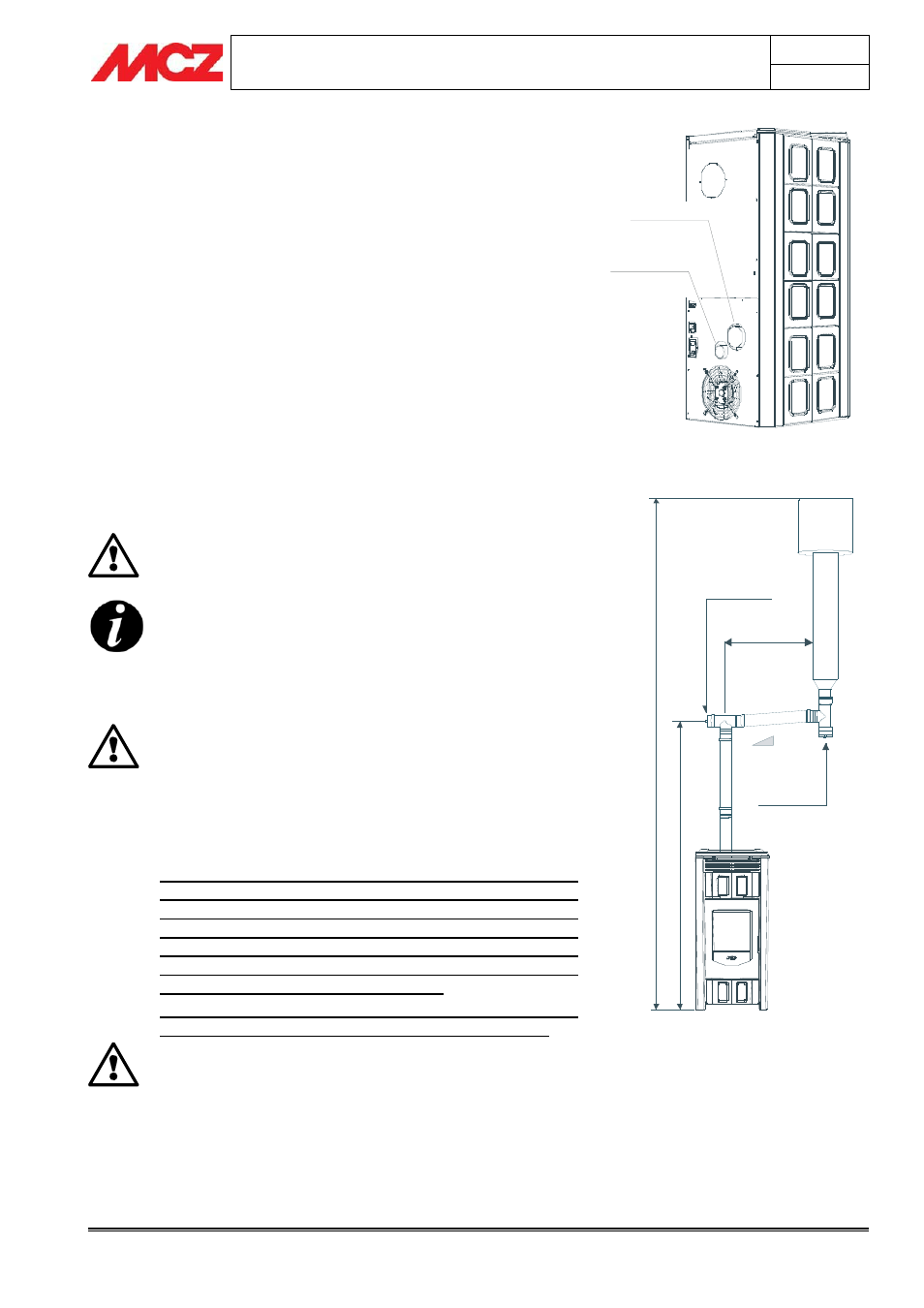

Abbildung 7 – Rückseite Heizofen POLAR/NOVA
Abbildung 8 – Installationsbeispiel mit Heizofen
POLAR/NOVA
Verbre nnungsluft
Rauchgasauslass
3- 5 %
2 - 3 m M AX
Inspektion
Inspektion
M
ind
es
te
n
s 1
,5-
2
m
Hö
h
e
m
e
h
ra
ls
4
m
