PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 29
Installation und montage Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten

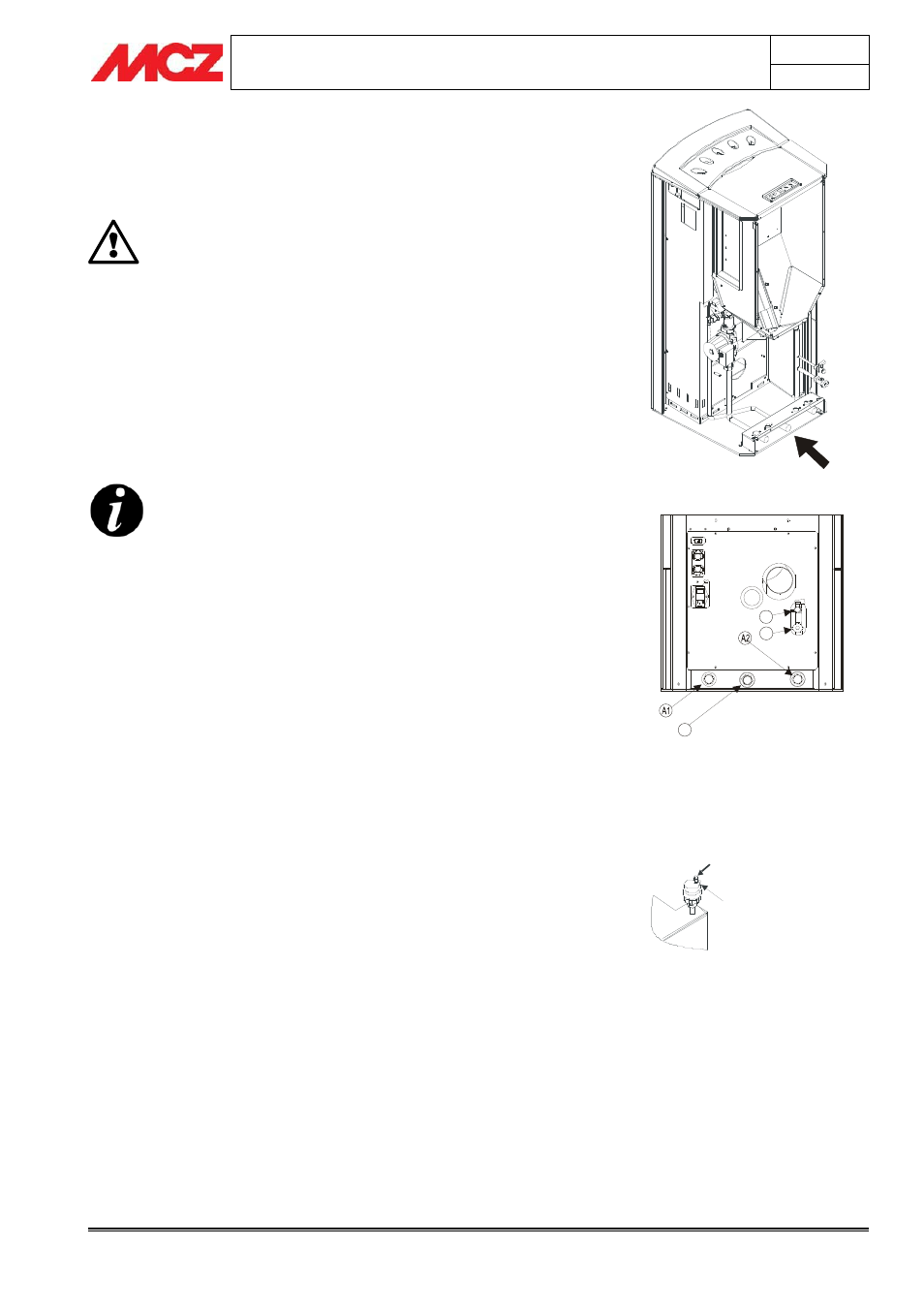

3.4.1. Anschlüsse an die Anlage
Die Verbindungen an die entsprechenden, gezeigten Anschlüsse der
Planzeichnung auf der vorausgegangenen Seite, dabei Spannungen in
den Rohrleitungen und Unterbemassung vermeiden.
WICHTIG!!!
ES WIRD WÄRMSTENS EMPFOHLEN, DIE GESAMTE
ANLAGE VOR DEM ANSCHLUSS AUSZUWASCHEN,
DAMIT ABLAGERUNGEN UND RÜCKSTÄNDE
BESEITIGT WERDEN.
Vor dem Heizofen sind immer Sperrventile zu
installieren, damit der erstere von der Wasseranlage
getrennt werden kann, falls er bewegt oder versetzt
werden muss, um normale oder aussergewöhnlicher
Wartungsarbeiten durchzuführen.
Den Heizofen mit flexiblen Rohrleitungen anschliessen,
damit der Heizofen nicht zu stark an die Anlage
gebunden ist und kleine Verschiebungen möglich sind.
Das Druckablassrohr wird provisorisch mit einer
Karaffe oder einem Trichter verbunden, damit das
Wasser bei Überdruck nicht überläuft und Struktur
und Fussboden nässt.
3.4.2. Befüllung der Anlage
Für die Befüllung der Anlage ist der Heizofen mit einem Hahn (D), mit
Rückschlagventil für die manuelle Beschickung der Heizanlage
ausgerüstet. Während dieses Vorgangs ist der Ablass eventueller, in der
Anlage vorhandener Luft durch die automatische Entlüftung am linken
Kopfende des Heizkesselkörpers (unter der Keramikplatte) garantiert.
Damit das Ventil entlüften kann, sollte der graue Stopfen um eine Drehung
gelockert werden und der rote blockiert bleiben
(siehe Abbildung)
Der Fülldruck der KALTEN Anlage muss
1 bar betragen.
Falls während des Betriebes der Druck in der Anlage unter den oben
genannten Mindestwert sinkt (auf Grund der Verdampfung der im
Wasser aufgelösten Gase), muss der Benutzer den Füllhahn betätigen
und den Anfangswert wieder herstellen.
Für einen einwandfreien Betrieb des WARMEN Heizofens, muss der
Druck im Heizkessel 1.5 bar betragen.
Zur Überwachung des Anlagendrucks muss nach dem
Wasserhahn (D) ein Manometer mit einer Messskala von 0 – 5
Bar installiert werden (vom Installateur auszuführen).
Nach Beendigung des Füllvorgangs den Hahn immer schliessen.
3.4.3. Eigenschaften des Wassers
Die Eigenschaften des in die Anlage eingefüllten Wassers sind sehr
wichtig, um Ablagerungen von Mineralsalzen und Verkrustungen
entlang der Rohrleitungen, im Innern des Heizkessels und in den
Wärmetauschern (vor allem des Plattenwärmetauscher für die Erhitzung
des Brauchwassers - siehe Kapitel 4.13) zu vermeiden.
Wir bitten Sie daher, SICH VOM HYDRAULIKER IHRES
VERTRAUENS BERATEN ZU LASSEN, HINSICHTLICH:
Druckablassrohr (3 Bar)
Füllhahn (D)
C
D
E
Graue Abdeckkappe um
1 Drehung gelockert
Blockierte,
rote Abdeckkappe
