Seite 31
PELLETHEIZÖFEN Kapitel
3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
31
Installation und montage
Technischer Service - Alle Rechte sind der MCZ S.p.A. vorbehalten - Vervielfältigung verboten
3.5.1.

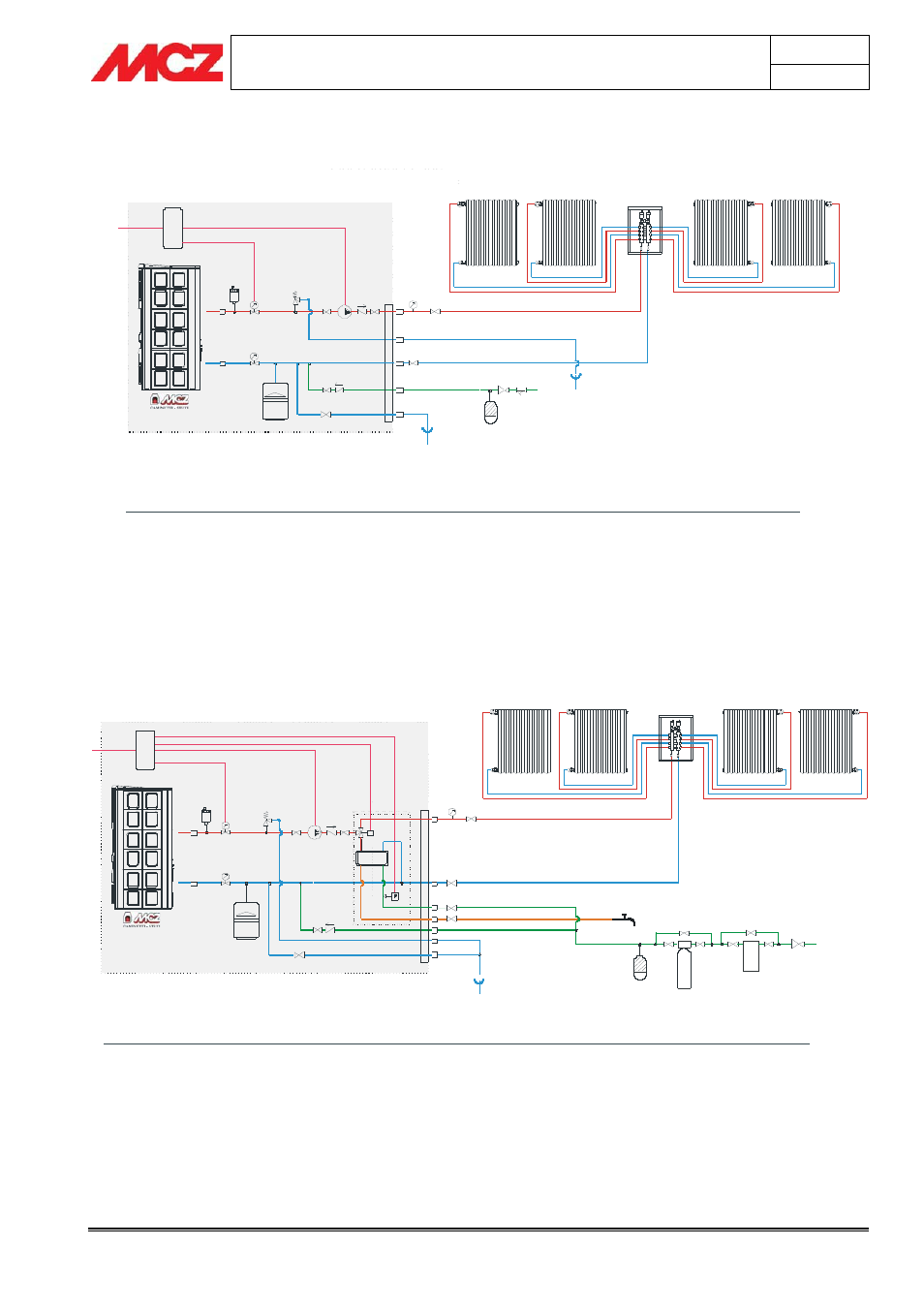

Schaltplan der Heizungsinstallation Installationsplan für Heizung ohne
Brauchwassersatz (POLAR-NOVA-ATHOS POWER)
S
T
VS
P
VE
V
V
VD
VD
Vsc
V
T
SE
230V 50HZ
RA
RA
RA
RA
RP
Flt
A
V
V
M
KONFIGURATION: POLAR/NOVA OHNE BRAUCHWASSERSATZ
ANLAGENPLAN MIT GESCHLOSSENEM GEFÄSS NUR FÜR HEIZUNG DURCH HEIZKÖRPER
SE
Platine
S
Automatische Entlüftung
M
Manometer
VS
Entlüftungsventil 3 Bar
V
Ventil
P
Pumpe
VD
Rückschlagventil
T
Temperaturmessung Heizkessel
VE
Expansionsgefäss 1,5 Bar für 6 l
VV
Motorisiertes 3-Wege-Ventil
SC
Plattenwärmetauscher
F
Strömungswächter
C
Methangas-Heizkessel
B
Boiler
BA
Pufferspeicher
RA
Heizkörper
PR
Strahlungspaneele
PS
Solarzellen
A
Druckstossdämpfer
RP
Druckminderungsventil
Vsc
Ablaufventil Anlage/Heizkessel
Fl t
Anlagenfilter
Add
Enthärter
ZEICHENERKLÄRUNG:
LEISTUNGEN:
OFENHEIZUNG
Im Heizofens eingebaute Teile
ZUSATZ ANLAGE
RÜCKLAUF ANLAGE
SICHERHEITSABLASS DRUCK
VORLAUF ANLAGE
3.5.2.
Schaltplan der Heizungsinstallation mit Brauchwasserbausatz (POLAR-
NOVA-ATHOS POWER)
EINTRITT BRAUCHKALTWASSER
AUSTRITT BRAUCHWARMWASSER
OFENHEIZUNG
BRAUCHWASSER-ERZEUGUNG MIT HEIZOFEN
Im Heizofens eingebaute Teile
LEISTUNGEN:
VORLAUF ANLAGE
SICHERHEITSABLASS DRUCK
RÜCKLAUF ANLAGE
230V 50HZ
SE
S
T
VS
P
VE
V
V
VD
VD
V
T
SC
VV
R
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
V
M
KONFIGURATION: POLAR/NOVA MIT BRAUCHWASSERSATZ
ANLAGENPLAN MIT GESCHLOSSENEM GEFÄSS FÜR HEIZUNG DURCH HEIZKÖRPER ODER ERZEUGUNG VON BRAUCHWARMWASSER
S E
Platine
S
Automatische Entlüftung
M
Manometer
V S
Entlüftungsventil 3 Bar
V
Ventil
VD
Rückschlagventil
T
Temperaturmessung Heizkessel
VE
Expansionsgefäss 1,5 Bar für 6 l
VV
Motorisiertes 3-Wege-Ventil
SC
Plattenwärmetauscher
C
Methangas-Heizkessel
B
Boiler
BA
Pufferspeicher
R A
Heizkörper
PR
Strahlungspaneele
A
Druckstossdämpfer
RP
Druckminderungsventil
Vsc
Ablaufventil Anlage/Heizkessel
Fl t
Anlagenfilter
Add
Enthärter
ZEICHENERKLÄRUNG:
ZUSATZ ANLAGE
