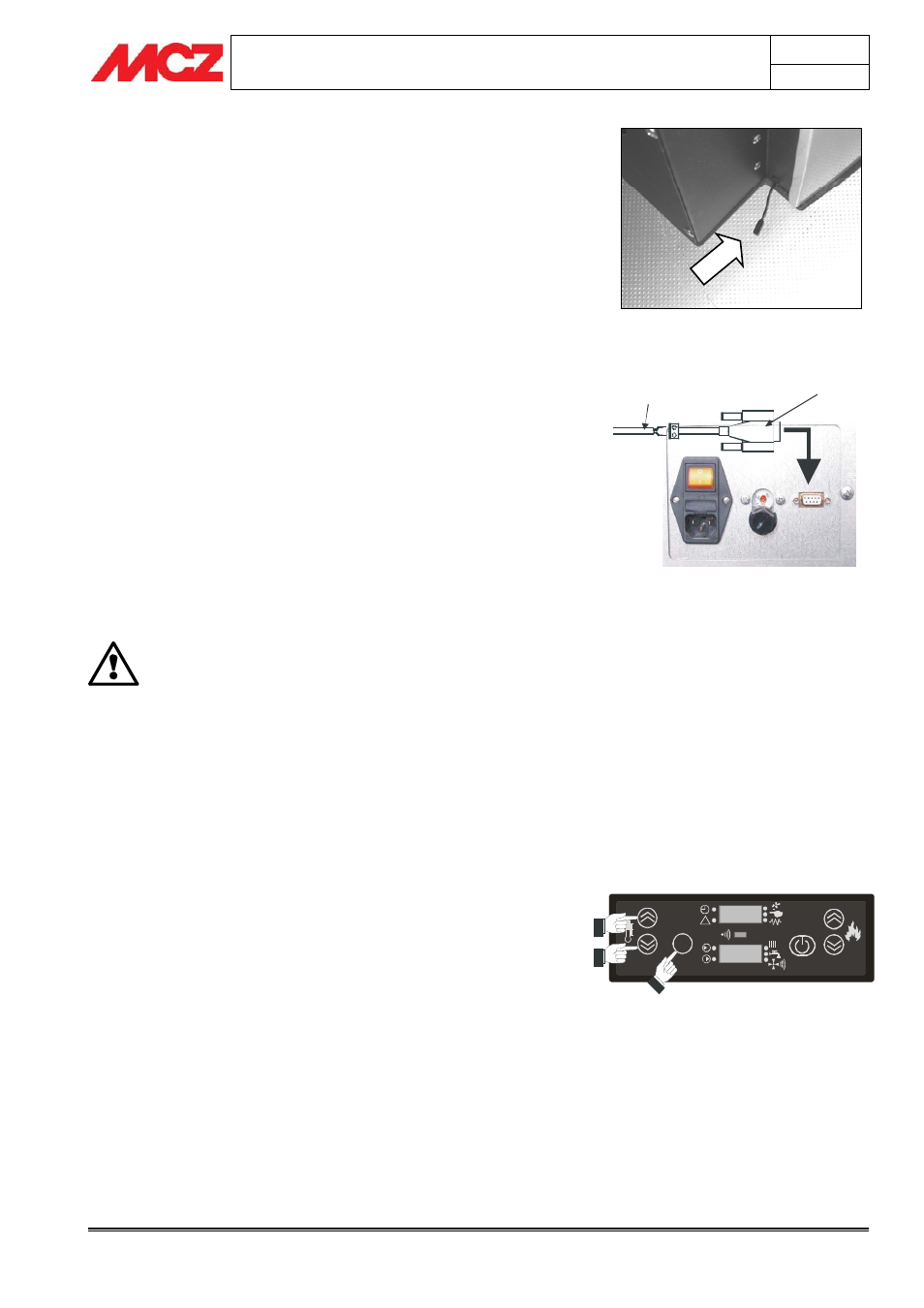

PELLETHEIZÖFEN Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 42
Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ vorbehalten - Vervielfältigung verboten
4.10.2.1. Interner Thermostat - Position des internen Raumfühlers.
Erst nach beendeter Aufstellung prüfen, ob der Raumfühler aus
seinem Sitz genommen und vom heissen Heizofen entfernt
wurde, da sonst falsche Temperaturen gemessen werden.
Der Fühler befindet sich auf der Rückseite des Heizofens.
Wenn der interne Thermostat benutzt wird, immer eine um einige
Grade höhere Temperatur einstellen (Beisp: 22°C wenn man 20°C in
Raum möchte), denn der Fühler spürt in jedem Fall den warmen
Heizofenkorpus.
4.10.2.2. Betrieb mit externem Thermostat
EXTERNER THERMOSTAT (wird nicht mit dem Heizofen
geliefert und ist vom Benutzer zu installieren)
Der Heizofen kann auch über einen externen Raumthermostat
temperaturgeregelt werden. Dieser Thermostat wird in einer mittleren
Position des Installationsraums montiert und garantiert eine bessere
Übereinstimmung zwischen der geforderten Heiztemperatur des
Heizofens und der effektiv von diesem gelieferten Temperatur.
4.10.2.3. Anschluss des externen Thermostats
Die zwei Drähte des vom Wandthermostat kommenden Kabels an die
Klemme des Verbinders MCZ anschließen.
Den Verbinder in den sich auf der Rückseite des Heizofens befindlichen
Anschluss stecken.
Abbildung 7
Sobald der Thermostat angeschlossen ist, muss der
interne Thermostat mit dem der Heizofen
ausgestattet ist, abgetrennt werden.
Hierzu ist wie folgt vorzugehen:
x Die Taste
o
und danach sofort die Taste
p
der
Bedienblende drücken. Am Display der Bedienblende
erscheint die Anzeige UT01/OFF.
x Die Taste
p
solange mehrmals drücken bis am Display der
Bedienblende die Anzeige „UT16“ erscheint. Am Display der
Bedienblende erscheint die Anzeige UT16/OFF.
x Die Taste
q
drücken und gedrückt halten. Die Taste
p
drücken und sich auf die Anzeige “UT20” bewegen. Am
Display erscheint die Anzeige UT20/OFF.
x
Über die Taste
n
oder
o
diesen Parameter auf “ON” oder
“OFF” stellen. Wird “ON” eingegeben, ist der interne
Thermostat freigegeben, wenn der Parameter “OFF”
eingegeben wird, ist der externe Thermostat freigegeben
und der interne gesperrt. Deshalb ist für die Freigabe des
externen Thermostats der Parameter “UT20” auf “OFF” zu
stellen.
Zum Verlassen des Menüs die Taste
r
drücken oder 60 Sekunden
warten.
4.10.3. Eingabe der Betriebsart ECO-STOP
Der Thermostat steuert den Betrieb des Heizofens und schaltet
diesen bei Erreichen der eingestellten Temperatur aus und
wieder ein, wenn sich dies als erforderlich erweist.
Abbildung 7 - Anschluss des seriellen Verbinders des
externen Thermostates am Steckerstift auf der
Rückseite des Heizofens.
SET
TUR BO
1
2
6 4
3
5
!
Ut 20
OFF
Freigabe des externen Thermostats und daraus
folgernde Sperre des internen Thermostats.
Interner Raumfühler
Verka belung vom
Externen Thermostat
Ser ieller
Verbinder MCZ
