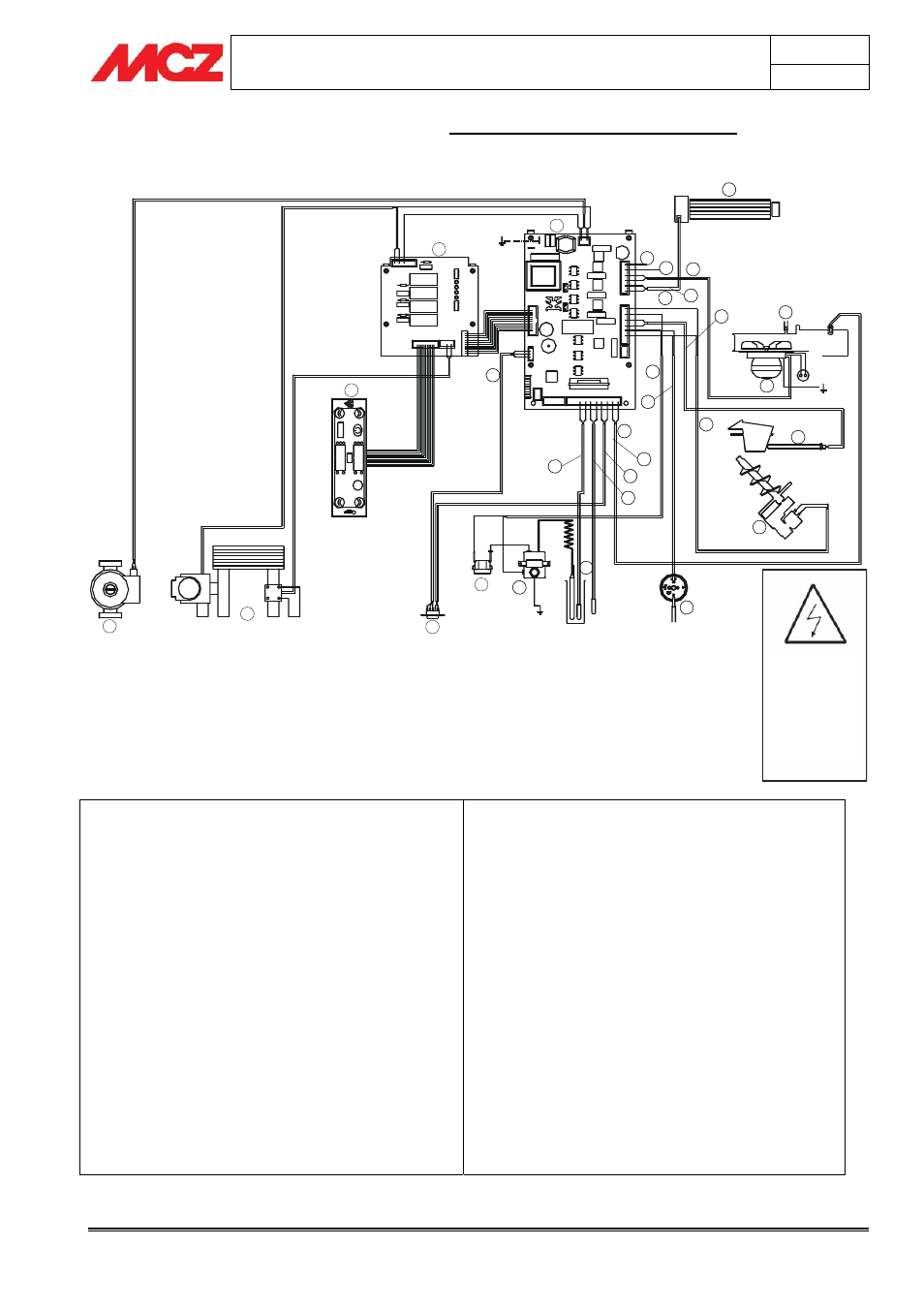

7.2. ELEKTRISCHER SCHALTPLAN POLAR-NOVA-ATHOS POWER Hydro MIT
BAUSATZ BRAUCHWASSER
1
5
4
2
17
16
13
15
11
12
13
14
16
24 25
23
26
27
3
10
8
6
7
18
19
20
21
22
9
28
1. SLAVEPLATINE
2. HAUPTPLATINE
3. WARMLUFTGEBLÄSE
4. PROGRAMMIERUNG
5. KONSOLE
6. NULLLEITER
7. 230V CA
8. PHASE
9. RAUCHGEBLÄSE
10. WÄRMETAUSCHER
11. RAUCHFÜHLER
12. RAUCHGEBLÄSE
13. ZÜNDKERZE
14. GETRIEBEMOTOR
15. SCHNECKE
16. DRUCKWÄCHTER
17. SICHERHEITSTHERMOSTAT MIT
RÜCKSETZUNG PELLET
18. RAUCHFÜHLER ROT +
19. BLAU -
20. EXTERNES THERMOSTAT
21. RAUMTEMPERATURFÜHLER
22. H2O-FÜHLER
23. TEMPERATURFÜHLER
24. KUGELTHERMOSTAT
25. KLIXON
26. SERIELLER VERBINDER
27. BAUSATZ BRAUCHWASSER
28. PUMPE
STROMKABEL
UNTER
SPANNUNG
