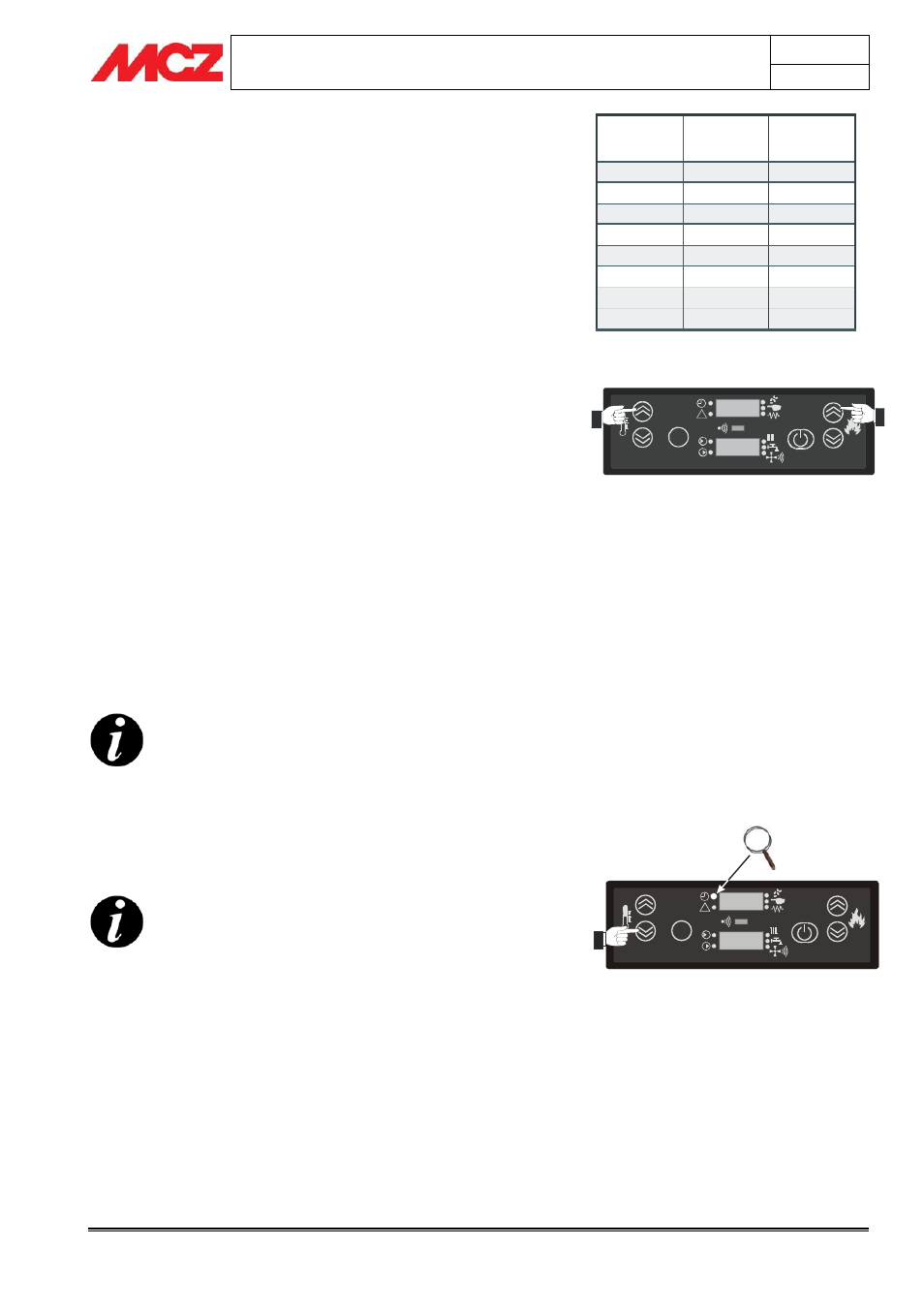

MCZ Athos HYDRO 14 kW - Handbuch (Seite 45)

PELLETHEIZÖFEN Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 45
Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ vorbehalten - Vervielfältigung verboten
SET
TURBO
1
2
6 4
3
5
!
Ut 01
day5
4.10.4.1. Start-Tag (Anzeige am Display UT 01)
Hierbei handelt es sich um den aktuellen Tag, der zuerst bestimmt wird
und als Bezugstag für die Programmierfolge dient. Doch zuerst muss
der genaue Start-Tag bestimmt werden.
Angenommen, Sie lesen diesen Abschnitt an einem Freitag. Suchen
Sie in der nebenstehenden Tabelle (
Abbildung 8) den Tag „Freitag“, der
DAY 5 entspricht. Dem Ofen ist nun als Start-Tag der Wert DAY 5
zuzuordnen.
Für die Eingabe dieses Wertes die Tasten
o
und
p
nacheinander
drücken. Es erscheint abwechselnd die Anzeige “ UT 01” und die
Anzeige “OFF”. Drücken Sie nun ein Mal die Taste
n
und es erscheint
die Schrift “DAY 7”. Die Kontrollleuchte (9) des Displays leuchtet.
Drücken Sie zwei Mal die Taste
n
und es erscheinen die nacheinander
die Schriften “DAY 6
o DAY 5”.
Am Display (8) erscheint nun abwechselnd die Anzeige „DAY 5“ und
die Anzeige „
UT 01“.
Das gleiche geschieht beim Drücken der Taste
o
; der einzige
Unterschied besteht darin, dass das Menü entgegengesetzt durchläuft,
d.h:
“OFF o DAY 1 o DAY 2 oDAY 3oDAY 4oDAY 5”
Für die Speicherung der Einstellung drücken Sie die Taste
p.
ZUSAMMENFASSUNG:
Für die AKTIVIERUNG der PROGRAMMIERTEN Betriebsart
(Kontrollleuchte 9 leuchtet) die Tasten
o
und
p
in Folge drücken, es
erscheint die Schrift “UT 01”. Durch Drücken der Tasten
n
oder
o
geht man vom Starttag aus rückwärts oder vorwärts. Zum Speichern
die Taste
p
drücken.
ACHTUNG!
Jeder gespeicherte Tag, mit Ausnahme der Anzeige
„OFF“, aktiviert den PROGRAMMIERTEN Modus.
Zur ABSTELLUNG der PROGRAMMIERTEN Betriebsart (Kontrollleuchte
9 aus) die Tasten
o
und
p
nacheinander drücken, es erscheint die
Schrift “UT 01”.Anschliessend die Taste
n
oder
o
drücken und es
erscheint “OFF”, durch Drücken der Taste
p
bestätigen.
Der PROGRAMMIERTE Modus wird nur durch die
gespeicherte Anzeige „OFF“ deaktiviert.
4.10.4.2. Uhr (Anzeige am Display UT 02 und UT 03)
Siehe Abschnitt 4.5.1. bezüglich der Einstellung der Uhrzeit, um die
Vorgangsweise zu verstehen.
Nachstehend eine kurze Zusammenfassung der Vorgehensweise:
x
Einstellung der STUNDEN (Anzeige am Display UT 02)
Durch Drücken der Tasten
o
und
p
tritt man in das Menü für die
Einstellung ein und hat Zugriff auf den Parameter "UT 01". Durch
Drücken der Taste
p
hat man Zugriff auf den Parameter “UT 02”,
der der Uhrzeit in STUNDEN entspricht.
Am Display (8) erscheint abwechselnd die Anzeige „UT 02“ und
die aktuelle Uhrzeit des Heizofens.
Tasten für den Eintritt in das Menü.
Wahl des Wochentags und Aktivierung des
programmierten Modus.
Abbildung 8 – Tabelle der Wochentage
SET
TURBO
1
2
6 4
3
5
!
Ut 01
63°C
Am Display
(8)
Des O fen s
En tpr ich t PROGRAM -
MIERTES
MODUS
DAY1 M on tag Ak tivi ert
DAY2 Dien sta g Ak tivi ert
DAY3 Mittwoch Ak tivi ert
DAY4 Donnerstag Ak tivi ert
DAY5 F reit ag Ak tivi ert
DAY6 S amsta g Ak tivi ert
DAY7 So nnt ag Ak tivi ert
OFF Aus Dea ktiv iert
