11

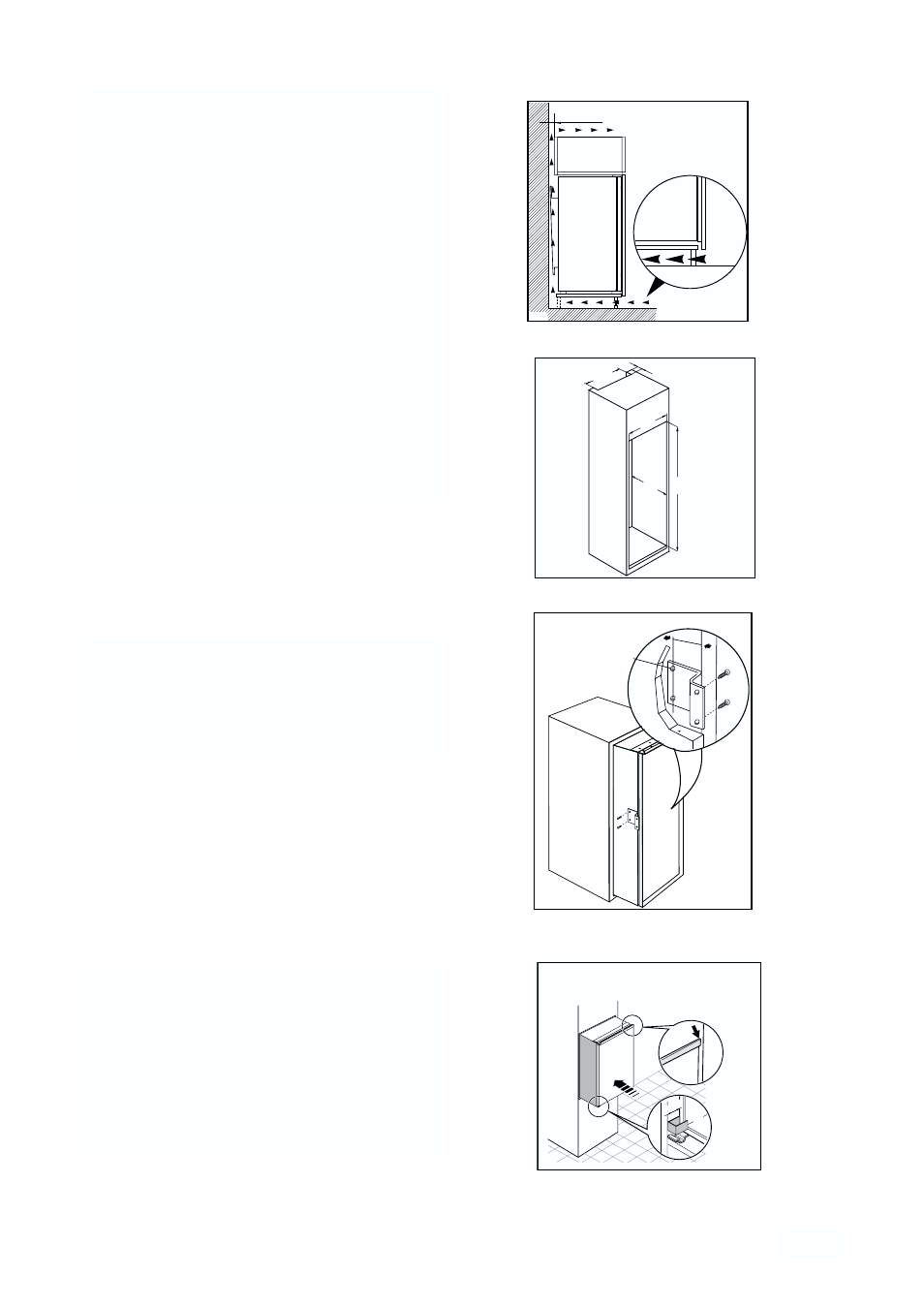

Instructions pour l’encastrement
Dimensions de la niche
Hauteur (1) 1780 mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans le Fig.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures
suivantes:
Profondeur 50 mm
Largeur 540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
D740
Ø 2,5
13mm
Forer le meuble avec une perceuse dotée d'un foret
Ø 2,5 (pénétration maximale 10 mm);
fixer l'équerre sur l'appareil.
Veillez à maintenir une distance de 44 mm dans le
bas de l'appareil entre le bord de l'appareil et la
paroi du meuble.
Le cache charnière inférieur qui se trouve dans le
sac d'accessoires sert à garantir la position exacte
du meuble et de l'appareil.
Veillez également à ce que l'appareil n'écrase pas le
câble d'alimentation.
1
2
44m
m
E
