Per un sollecito intervento è importante, all’atto
della chiamata, indicare il tipo di difetto, il
modello di apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o
dalla targhetta matricola posta all’interno
dell’apparecchiatura.
CENTRI ASSISTENZA
PR167/1
Hd
Hb

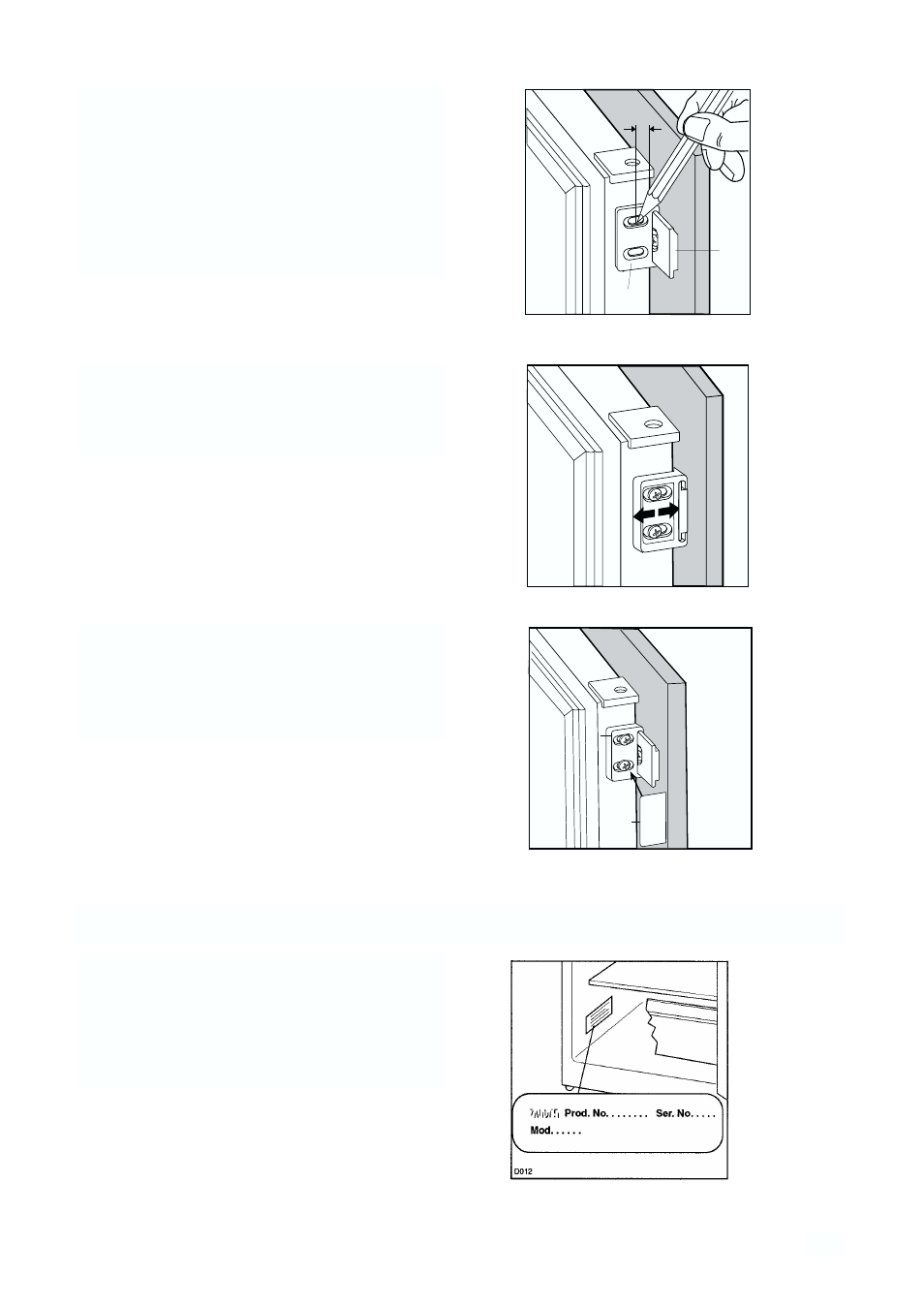

Inserire a scatto il coperchietto (Hd) sulla guida (Hb)
PR168
Hb
Per l’eventuale operazione di allineamento della
porta del mobile, utilizzare il gioco dei fori asolati.
Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta dell’apparecchiatura.
Aprire la porta dell’apparecchiatura e quella del
mobile a 90° ca. Inserire la squadretta (Hb) nella
guida (Ha). Tenere insieme la porta
dell’apparecchiatura e quella del mobile e segnare i
fori come indicato in figura.
Togliere le squadrette e fare dei fori di Ø 2 mm a 8
mm dal bordo esterno della porta. Posizionare
nuovamente la squadretta sopra le guida e fissare
con le viti in dotazione.
PR167
Ha
Hb
8mm
