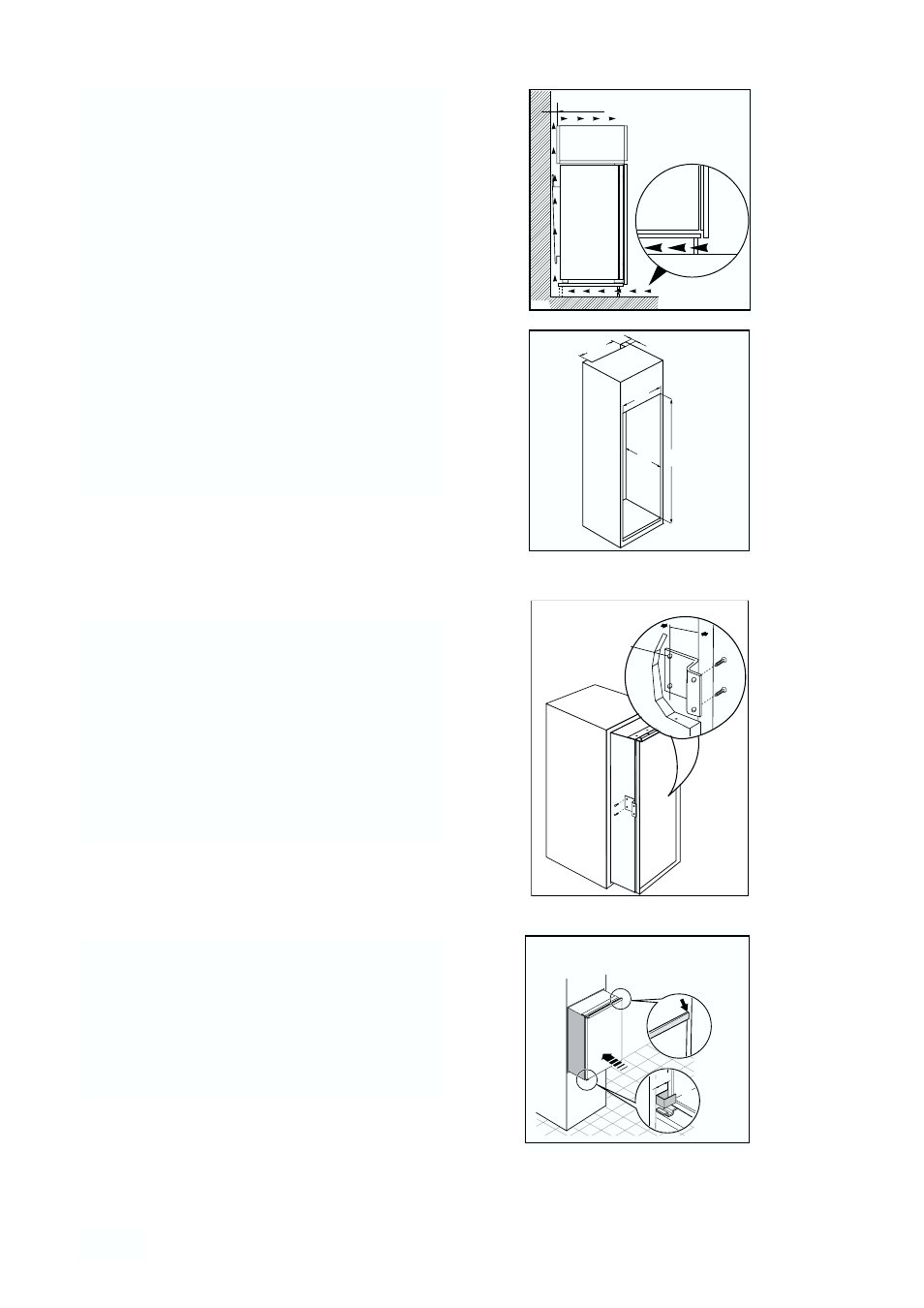

Aanwijzingen voor de
geïntegreerde inbouw
Nismaten
Hoogte (1)
1780
mm
Diepte (2)
550
mm
Breedte (3)
560
mm
Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in Fig.
Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.
De nis moet tevens voorzien zijn van een
luchtkanaal met de volgende afmetningen:
diepte
50 mm
breedte
540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm
2
200 cm
2
min.
D567
D740
Ø 2,5
13mm
Doorboor het meubel met een boor die van een
boortje met Ø 2,5 voorzien is (maximaal 10 mm
diep);
Bevestig de haken aan het apparaat.
Zorg ervoor dat er een afstand van 44 mm vrij blijft
tussen het keukenmeubel en de rand van het
apparaat. Het onderste scharnierdeksel, dat in het
zakje met accessoires zit, is handig om de exacte
positie van het keukenmeubel en het apparaat te
bepalen. Zorg er ook voor dat het apparaat het
netsnoer niet afklemt.
1
2
44m
m
