23

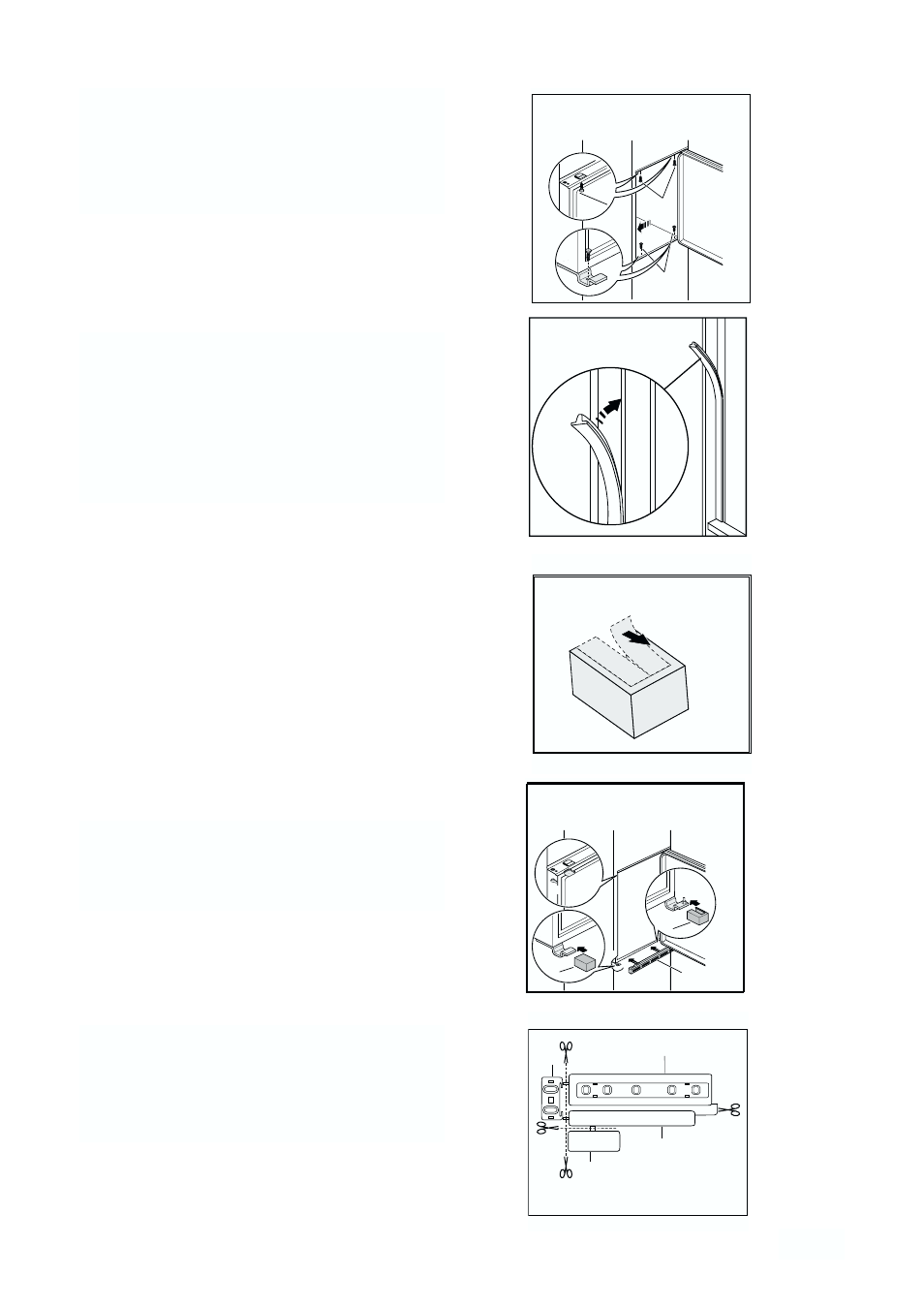

In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und Scharnierabdeckung (E)
aufstecken.
PR266
Ha Hb
Hc
Hd
Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.
Fugenabdeckprofiloben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.
D724
Gerät mit den 4 beiliegenden Schrauben befestigen.
I
I
Brechen Sie aus der Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der Abbildung
gekennzeichneten Teile heraus.
Dies wird durch die vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift am rechten
Scharnier angebracht werden soll, andernfalls das
mit SX gekennzeichnete Teil."
B E
E
D
C
