DE DIETRICH DFS620JE Benutzerhandbuch
Seite 24
24

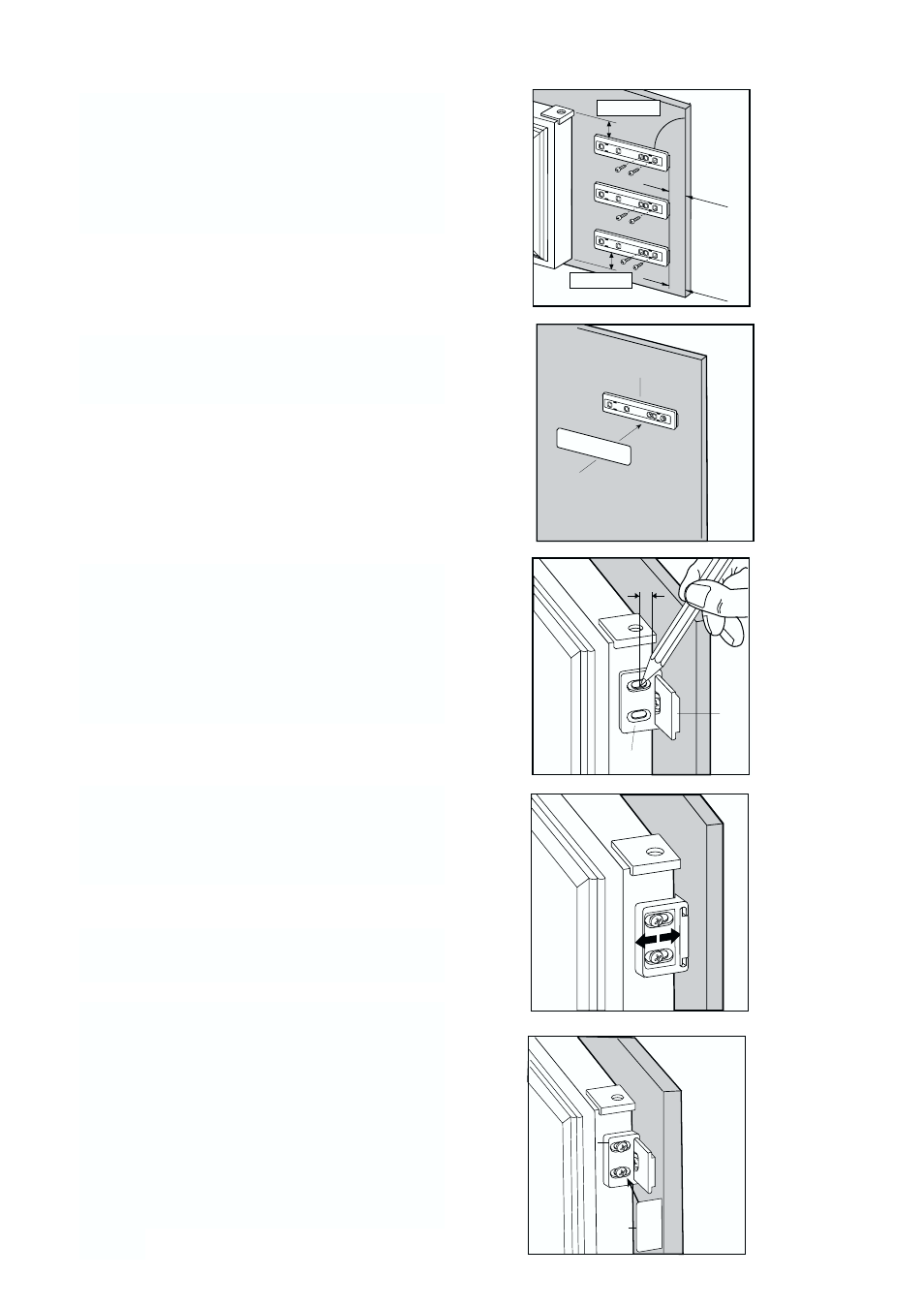

Vergewissern Sie sich nach Ausführung des
Anschlagwechsels der Türen, daß alle Schrauben
fest angezogen sind und überprüfen Sie auch,
ob die Magnetdichtung am Möbel perfekt anliegt.
Bei einer niedrigen Raumtemperatur (z.B. im
Winter) kann es vorkommen, dass die Dichtung
nicht perfekt am Schrank haftet. Die
Wiederherstellung der Dichtung erfolgt
automatisch nach gewisser Zeit. Wollen Sie aber
diesen Prozess beschleunige, so genögt es die
Dichtung mit einem Fön zu erwärmen.
PR168
Hb
Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.
PR167/1
Hd
Hb
Die Abdeckung (Hd) in die Schiene (Hb) eindrücken,
bis sie einrastet.
PR33
Hc
Ha
Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.
Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (B) in der Schiene (A) einsetzen. Gerätetür
und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.). Winkel abnehmen und die
Bohrlöcher mit Ø 2mm und einem Abstand von 8
mm von der Türaußenkante ausführen. Den Winkel
wieder auf der Schiene anbringen und mit den
mitgelieferten Schrauben befestigen.
PR167
Ha
Hb
8mm
Die Schiene (Ha) auf der Innenseite der Möbeltür
auflegen (siehe Abb.) und die Position der äußeren
Bohrlöcher anzeichnen. Nachdem die Löcher
gebohrt wurden, die Schiene mit den mitgelieferten
Schrauben befestigen.
21 mm
ca. 50 mm
90°
ca. 50 mm
21 mm
