22

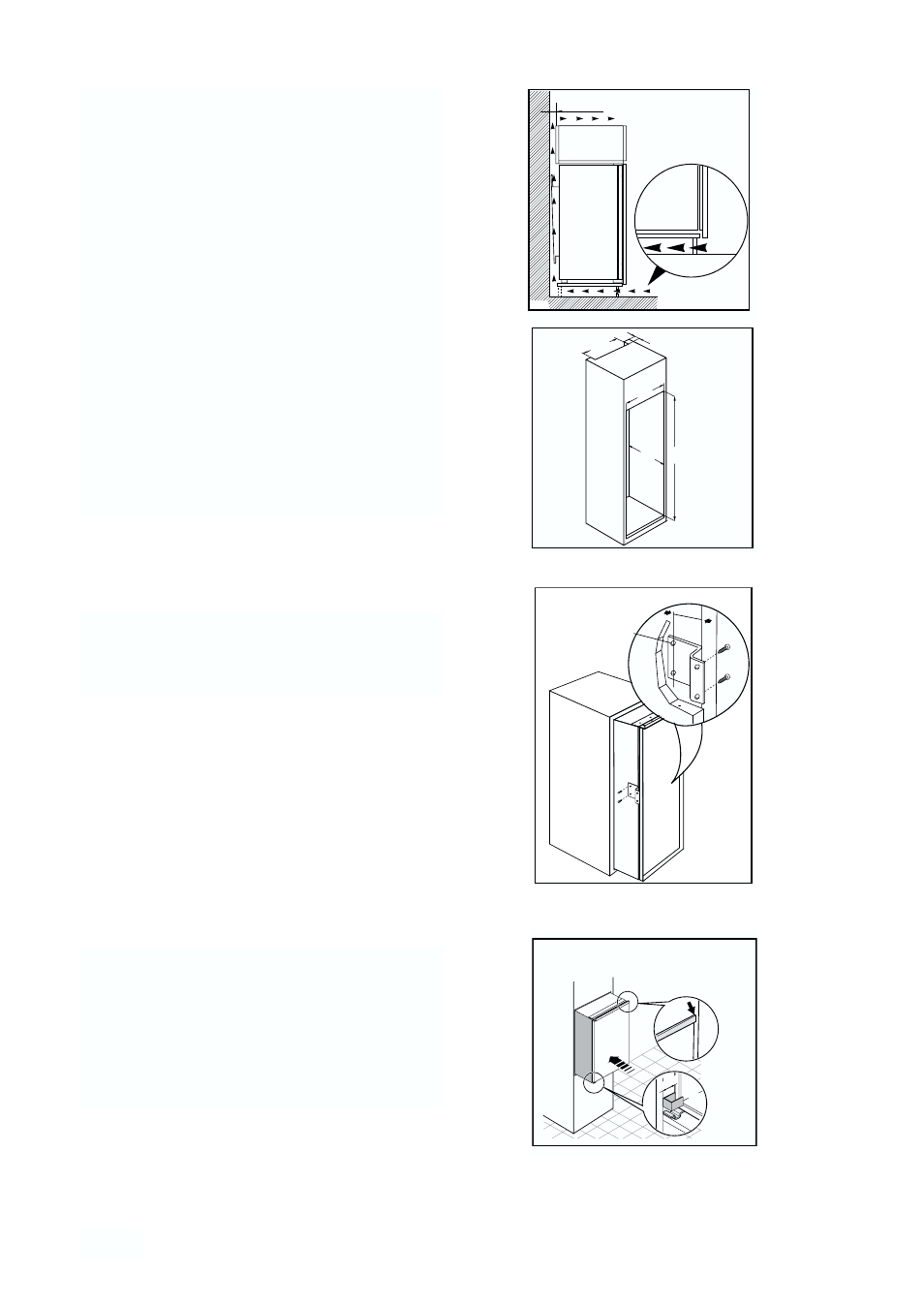

Montageanleitung für den
integrierten Einbau
Nischenmaße
Höhe (1) 1780 mm
Tiefe (2) 550 mm
Breite (3) 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.
Achtung: Die Ventilations - Öffnungen
müssenimmer saubergehalten werden.
Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
D740
Ø 2,5
13mm
Das Möbel mit einer Bohrspitze von Ø 2,5 bohren
(maximal 10 mm tief);
Das Winkeleisen am Gerät befestigen.
Vergewissern Sie sich, dass unten zwischen dem
Küchenmöbel und dem Rand des Geräts ein
Abstand von 44 mm besteht.
Die untere Scharnierabdeckung (im Zubehörbeutel)
dient zur genauen Ausrichtung zwischen
Küchenmöbel und Gerät.
Darüber hinaus darf das Gerät das Netzkabel nicht
quetschen.
1
2
44m
m
E
