35
PR266
Ha Hb
Hc
Hd

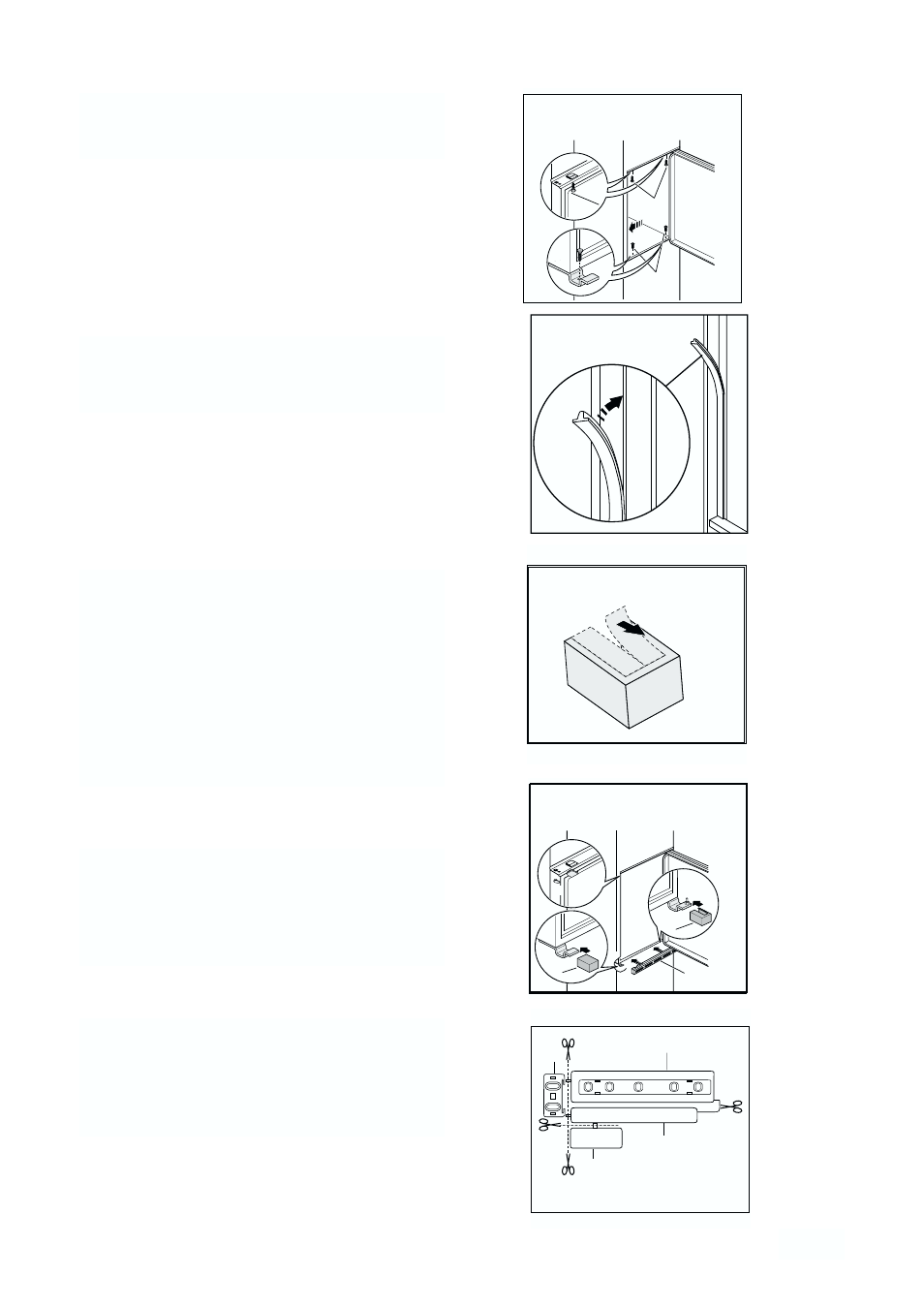

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de
tekening ziet.
Breng, onder lichte druk, de voegafdichting tussen
apparaat en meubel aan.
D724
Bevestig het apparaat met de vier rneegeleverde
schrm even.
I
I
U moet het gedeelte van het kunststof deksel (E),
dat gebruikt wordt om het scharnier af te dekken,
verwijderen, zoals aangegeven op de tekening. Deze
handeling wordt vergemakkelijkt omdat er aan de
binnenkant van het scharnierdeksel een groef is
aangebracht, waardoor u dit onderdeel makkelijker
kunt verwijderen. "Verwijder het onderdeel dat
gemarkeerd is met DX, als de scharnierpen in het
rechter scharnier is geplaatst, in het
tegenovergestelde geval het onderdeel gemarkeerd
met SX verwijderen."
Breng de afdichtstopsels (C-D) in de gaten in de
deklijsten aan.
Bevestig het ventilatierooster (B).
Breng, onder lichte druk, het dekseltje (E) aan.
B E
E
D
C
