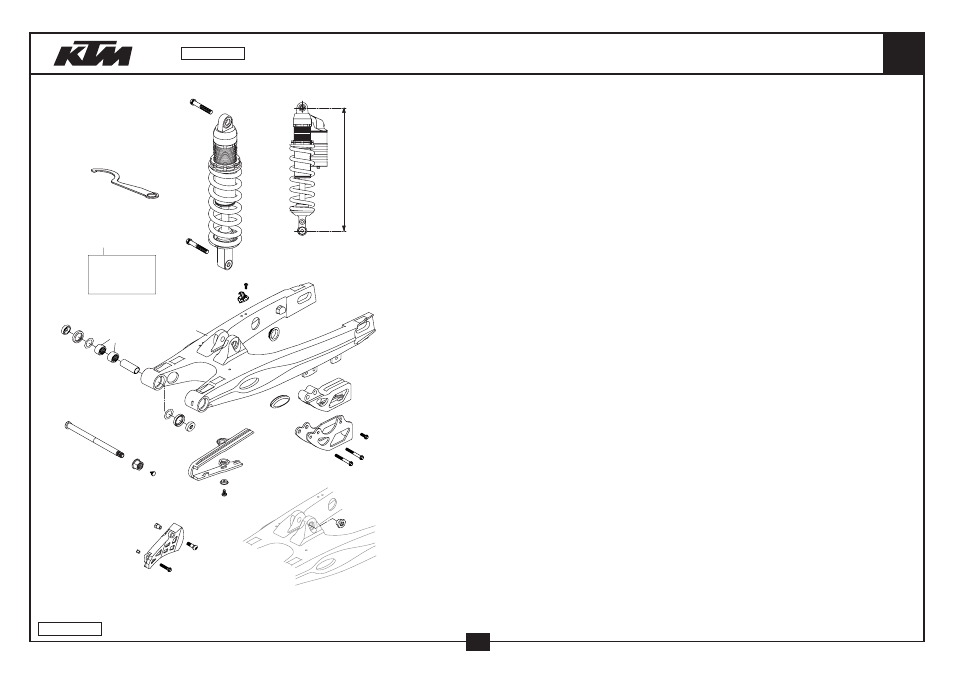

SCHWINGARM, FEDERBEIN
SWINGARM, SHOCK ABSORBER
85
1
3
3
5
bp
bq
dk
dl
dl
dm
dm
dn
dn
dn
do
do
do
dp
dp
dp
dr
el
em
ft
gk
gl
gp
gq
gt
hk
hl
hm
hn
hq
hr
hr
L = 401 MM
#,
#
5
gm
co
04-470.04.0
11
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
1518.Y706
MONOSHOCK 4618 PDS 85 SX 04
MONOSHOCK 4618 PDS 85 SX 04
1
3
0015 120556
SK.BUNDSCHRAUBE M12X55 SW=13
HH COLLAR SCREW M12X55 WS=13
2
5
5018.0105
GEWINDEBÜCHSE M12 PDS
THREADED BUSH M12 PDS
1
15
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
1
16
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
24*
460.12.024.000
HAKENSCHLÜSSEL FÜR FEDERBEIN
HOOK WRENCH FOR SHOCK ABSORBER
1
30*
470.04.030.144
SCHWINGE 85SX KPL. 2004
SWINGARM 85SX CPL. 2004
1
31
590.04.031.000
NADELHÜLSE HK2012V
NEEDLE BUSH HK2012V
4
32
502.03.081.700
LAGERHÜLSE 15X20X38,75
BUSHING SLEEVE 15X20X38,75
2
33
590.33.080.000
SCHEIBE 20X32X1
SHIM 20X32X1
2
34
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
4
35
546.03.090.000
TASSE FÜR WELLENDICHTR.15X25X9
BUCKET F.SHAFTSEALRING 15X25X9
4
37
470.04.037.000
SCHWINGARMBOLZEN 85 SX 2003
SWINGARM BOLT 85 SX 2003
1
41
584.04.041.000
VERSCHLUSSKAPPE SCHWINGE SM 03
CLOSING COVER SWINGARM SM 03
2
42
584.04.041.100
VERSCHLUSSKAPPE RUND 03
CLOSING COVER ROUND 03
4
59
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
1
60
470.30.060.051
GEWINDEBÜCHSE FÜR KETTENSCHUTZ
THREADED BUSH FOR CHAIN GUARD
1
61
470.07.061.000
KETTENSCHUTZ 85 SX 2003
CHAIN GUARD 85 SX 2003
1
62
583.14.060.050
DISTANZBÜCHSE F.TACHOHALTERUNG
SPACER BUSH. F. SPEEDOMET.BRA.
1
65
722.10.079.000
STÜTZSCHALE
BUCKET
2
66
584.04.066.000
KETTENGLEITSCHUTZ SM 03
CHAIN SLIDING GUARD SM 03
1
69
546.07.066.100
KETTENFÜHRUNG HINTEN ‘94
CHAIN GUIDE REAR ‘94
1
70
546.07.070.144
HALTEBLECH KPL.
RETAINING PLATE CPL.
1
71
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
72
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
73
0015 060503
SK.BUNDSCHRAUBE M 6X50 SW=8
HH COLLAR SCREW M 6X50 WS=8
2
76
546.11.076.100
HALTESCHELLE FÜR BREMSSCHL.’96
RETAIN.CLAMP FOR BRAKE HOSE’96
2
77
0009 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-470.04.0
