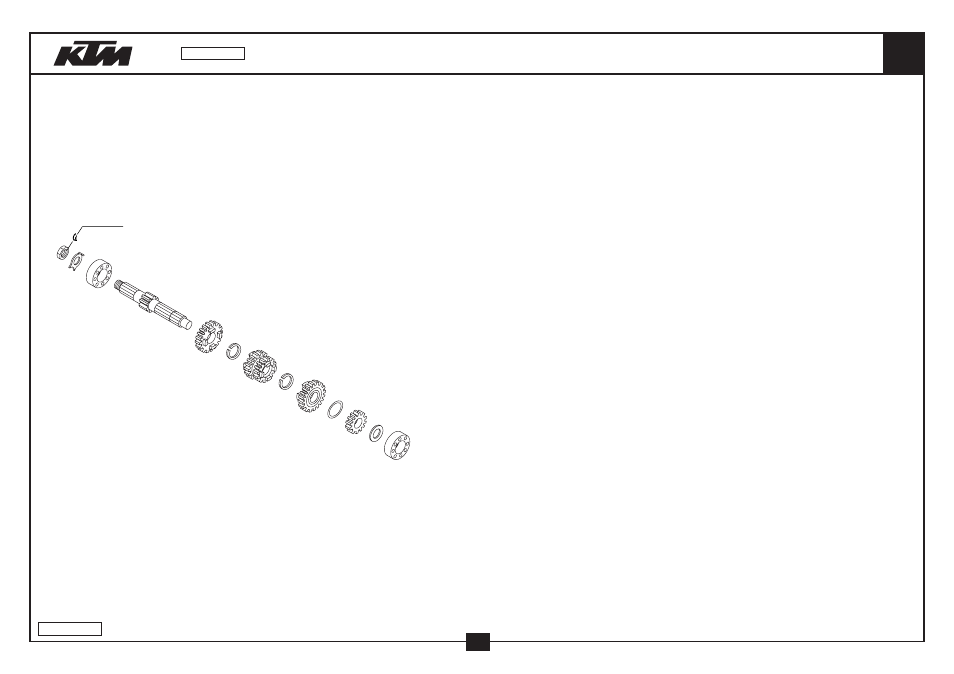

GETRIEBE I - ANTRIEBSWELLE
TRANSMISSION I - MAIN SHAFT
85
1
7
8
9
bk
cp
cq
dp
ek
el
el
hs
em
LOCTITE 243
03-470.33.1
32
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.33.001.000
ANTRIEBSWELLE 11-Z 85 SX 2003
MAIN SHAFT 11-T 85 SX 2003
1
7
470.33.007.000
LOSRAD 5.G. 21-Z 03
IDLER GEAR 5TH G. 21-T 03
1
8
470.33.008.000
SCHIEBERAD 3./4.G. 16/19-Z 03
SLID. GEAR 3RD/4TH G. 16/19-T
1
9
470.33.009.000
LOSRAD 6.G. 20-Z 03
IDLER GEAR 6TH G. 20-T 03
1
10
470.33.010.000
FESTRAD 2.G. 14-Z 03
SOLID GEAR 2ND G. 14-T 03
1
25
460.33.028.000
RILLENKUGELLAGER 20X42X12
GROOVED BALL BEARING 20X42X12
1
26
470.33.026.000
RILLENKUGELLAGER 16X35X8
BALL BEARING 16X35X8
1
35
460.30.029.000
SK.MUTTER 14X1,25X7 SW=22
HH NUT 14X1,25X7 WS=22
1
40
470.33.041.000
ANLAUFSCHEIBE 16X26X1
STOP DISC 16X26X1
1
41
470.33.096.000
AXIALSICHERUNG 19 SW
AXIAL CIRCLIP 19 SW
2
42
470.33.042.000
ANLAUFSCHEIBE 20,3X26X0,4
STOP DISC 20,3X26X0,4
1
78
460.30.078.000
SICHERUNGSBLECH D=14MM
LOCKING PLATE D=14MM
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.33.1
2004
