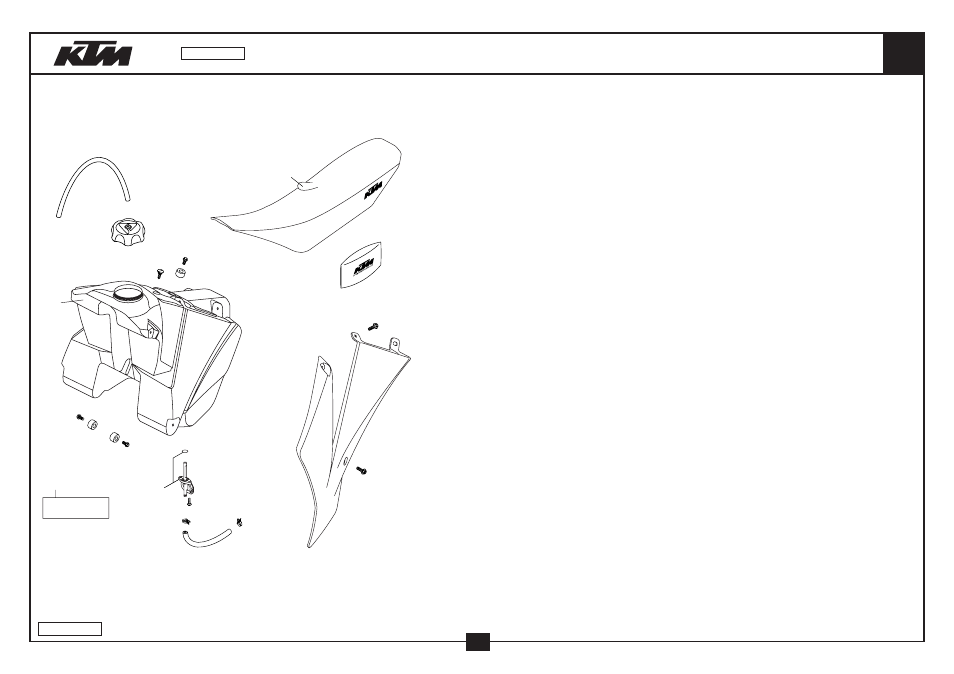

TANK, SITZBANK, VERKLEIDUNG
TANK, SEAT, COVER
85
#
#,
5
5
8
8
9
6
bl
bn
bo
bo
bo
br
br
bs
ck
ck
ck
cm
cm
cm
cm
ek
el
fk
ik
03-470.07.0
16
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
5
503.07.005.000
BENZINHAHN MIKUNI ON/OFF 2001
GAS COCK MIKUNI ON/OFF 2001
1
6
0770 130023
O-RING 13,00X2,30
O-RING 13,00X2,30
1
8
490.07.008.044
TANKVERSCHLUSS KPL. KLEIN
FILLER CAP CPL. SMALL
1
9*
503.07.000.300
ENTLÜFTUNGSSCHLAUCH 6X9X300
BREATHER TUBE 6X9X300
1
11
503.07.011.000
SCHRAUBE SITZBANKB. D=6X23/18
SCREW SEAT FASTENING D=6X23/18
1
13
470.07.013.000/04 BENZINTANK 85 SX 2003
FUEL TANK 85 SX 2003
1
14
503.07.014.000
TANKROLLE 12X26X12 ‘98
TANK ROLLER 12X26X12 ‘98
3
17*
450.31.005.000
YDNAC-KLAMMER BENZINSCHL.(8MM)
YDNAC-CLAMP FUEL HOSE (8MM)
2
18
583.07.016.001
BENZINSCHL. VITON 6X1,5 PER/M
FUEL HOSE VITON 6X1,5 PER/M
0,27
20
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
3
22
0017 060203
SONDERSCHRAUBE T60 6X20 SW=6
SPECIAL SCREW T60 6X20 WS=6
10
40
470.07.040.000
SITZBANK 85 SX 2003
SEAT 85 SX 2003
1
41
470.07.040.050
SITZBANKÜBERZUG 85 SX 2003
SEAT COVER 85 SX 2003
1
50
470.08.050.000/04 SPOILER LINKS 85 SX 2003
SPOILER L/S 85 SX 2003
1
50
470.08.051.000/04 SPOILER RECHTS 85 SX 2003
SPOILER R/S 85 SX 2003
1
80
502.12.100.100
BORDWERKZEUG 125-380 ORANGE’97
TOOL SET 125-380 ORANGE ‘97
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
