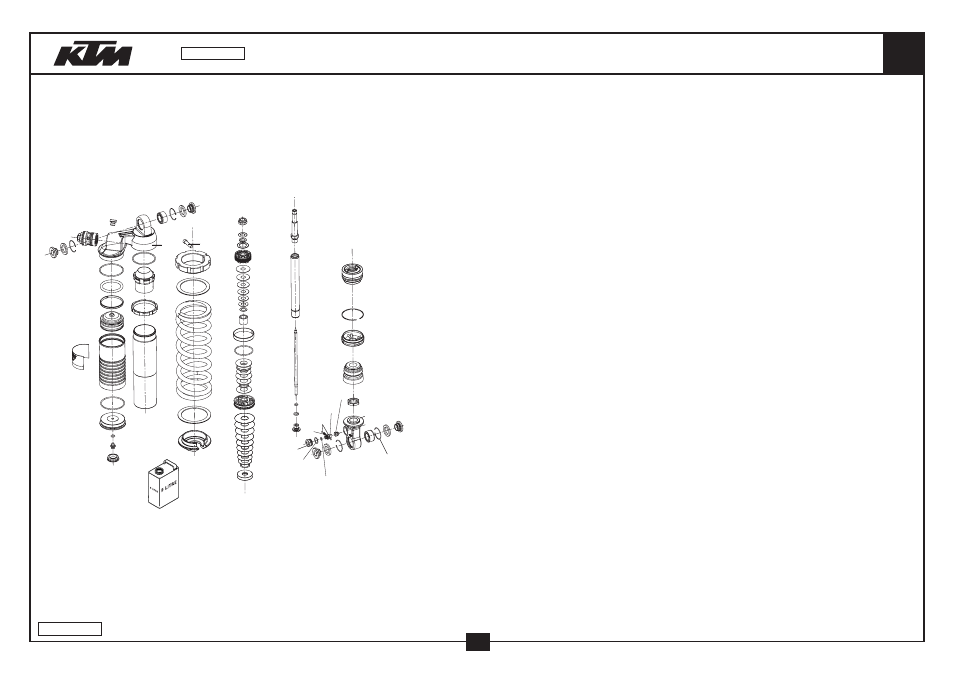

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
85
1
2
3
4
5
8
6
5
4 3
bl
bo
bq
bp
bm
bn
bl
bs
bt
ck
cl
dq
dp
in
in
ek
en
cp
cr
ct
dk
ep
es
et
fk
fl
er
eq
fo
fs
fq
fr
gk
gl
go
gm
gp
gq
hm
ip
iq
ir
is
jk
im
il
ik
hr
hs
hq
hp
hp
ho
ho
hn
jr
hn
ht
js
04-470.04.1
12
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
4618.0348
FEDERBEINGEH. OBEN H40 135GR.
SHOCK ABSORBER TOP H40 135DEG.
1
2
5018.0213S4
DCC-DRUCKSTUFENREGUL. KPL. 03
DCC-COMPR.DAMP.CONTROL CPL. 03
1
3
4618.0007
DISTANZBÜCHSE KGW 12X24
ADAPTOR BUSH KGW 12X24
4
4
4618.0003
DICHTRING KGW D=25
OIL SEAL KGW D=25
4
5
5018.0168
SCHEIBE KGW D=25
WASHER KGW D=25
4
6*
5018.0005
LAGER KGW 1525 HD
BUSHING KGW 1525 HD
2
8
5018.0095
ENTLÜFTUNGSSCHRAUBE R 1/8
BLEED PLUG R 1/8
1
11
4618.0017
O-RING NBR 50X2
O-RING NBR 50X2
2
12*
5200.0014
AUFKLEBER WP 35X55
STICKER WP 35X55
1
13
4618.0319
RESERVOIRSCHRAUBE L=113,5 D=52
RESERVOIR SCREW L=113,5 D=52
1
14*
4618.0014
O-RING VITON 41X5
O-RING VITON 41X5
1
15
4618.0002
TRENNKOLBEN D=52; H=32
SEPARATION PISTON D=52; H=32
1
16
4618.0015
KOLBENRING 3,9X1,5X156
PISTON RING 3,9X1,5X156
1
18
5018.0344
RESERVOIRKAPPE D=58
RESERVOIR CAP D=58
1
19
4681.0893
O-RING NBR 5,28X1,78
O-RING NBR 5,28X1,78
1
20
3612.0151
VERSCHLUSSCHRAUBE M5X6
SCREW PLUG M5X6
1
21
4681.1208
GUMMIKAPPE „NICHT ÖFFNEN“
RUBBER CAP „DO NOT OPEN“
1
25
4681.0016
O-RING NBR 48X2
O-RING NBR 48X2
1
27*
4618.0340
HÜLSE D=48
SLEEVE D=48
1
29*
4618.0352
SICHERUNGSSCHEIBE M52X1,5
LOCK WASHER M52X1,5
1
30*
4618.0345
ROHR M52X1,5
TUBE M52X1,5
1
35*
4618.0353
EINSTELLRING M52X1,5
SPRING RETAINER M52X1,5
1
36*
4618.0354
ISK.SCHRAUBE M5X25
AH SCREW M5X25
1
40
9101.0240
FEDER (59) 215 35 N/MM D=9,25
SPRING (59) 215 35 N/MM D=9,25
X
40
9101.0161
FEDER (59) 215 40 N/MM D=9,5
SPRING (59) 215 40 N/MM D=9,5
1
40
9101.0201
FEDER (59) 215 45 N/MM D=10
SPRING (59) 215 45 N/MM D=10
X
43*
4618.0349
FEDERRING H=15 D=28
SPRING WASHER H=15 D=28
1
45*
4618.0356
KOLBENSTANGENMUTTER M10X1
PISTON ROD NUT M10X1
1
46
4681.0035
O-RING VITON 37,82X1,78
O-RING VITON 37,82X1,78
1
47
4681.1206
KOLBENRING 8X46
PISTON RING 8X46
1
48
3612.0349
SCHEIBE 10X19X0,30
SHIM 10X19X0,30
1
48
5018.0032
SCHEIBE 16X25X0,25
BACKPLATE 15X25X0,25
1
48
5018.0395
RING 10X16X1
RING 10X16X1
1
49
1446.0016
KOLBEN + KOLBENFEDER
PISTON + PISTON SPRING
1
50*
3612.0312
SCHEIBE 10X16X0,30
BACKPLATE 10X16X0,30
1
50*
3612.0334
SCHEIBE 10X21X0,20
SHIM 10X21X0,20
1
50*
3612.0335
SCHEIBE 10X23X0,20
SHIM 10X23X0,20
1
50*
3612.0336
SCHEIBE 10X25X0,20
SHIM 10X25X0,20
1
50*
3612.0337
SCHEIBE 10X27X0,20
SHIM 10X27X0,20
3
50*
3612.0338
SCHEIBE 10X29X0,20
SHIM 10X29X0,20
1
50*
3612.0339
SCHEIBE 10X31X0,20
SHIM 10X31X0,20
1
51*
4618.0339
VERBUNDBUCHSE 17X12X18
SEPARATION BUSH 17X12X18
1
54*
4681.0505
SCHEIBE 12X36X0,25
SHIM 12X36X0,25
2
54
4681.0519
SCHEIBE 12X28X0,15
SHIM 12X28X0,15
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-470.04.1
2004
