Seite 32: Kupplung clutch 85

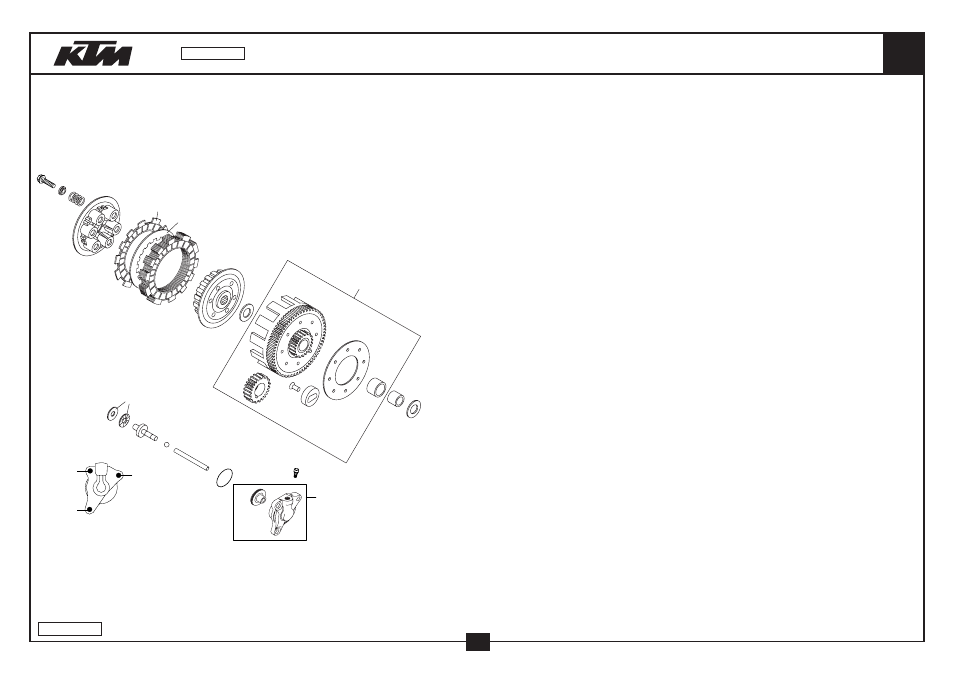

KUPPLUNG
CLUTCH
85
1
2
3
4
5
7
bk
6
bl
bp
bq
br
ck
cq
cs
fo
fs
gl
gp
gq
gs
hk
hk
js
8
go
hl
03-470.32.0
30
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.32.001.044
KUPPLUNGSKORB KPL. 85 SX 03
OUTER CLUTCH HUB CPL. 85 SX 03
1
2
470.32.002.000
MITNEHMER 85 SX 2003
INNER CLUTCH HUB 85 SX 2003
1
3
470.32.003.000
DRUCKKAPPE 85 SX 2003
PRESSURE CAP 85 SX 2003
1
4
470.32.001.000
KUPPLUNGSKORB LOSE 85 SX 03
OUT. CLUTCH HUB LOOSE 85 SX 03
1
5
470.32.005.000
KUPPLUNGSFEDER 85 SX 2003
CLUTCH SPRING 85 SX 2003
5
6
470.32.006.000
FEDERTELLER 5,1X10,2X15X2,5
SPRING RETAIN. 5,1X10,2X15X2,5
5
7
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
5
8
470.32.008.000
NIETE DIN0661 5X14
RIVET DIN0661 5X14
8
10
470.32.010.000
ZWISCHENLAMELLE STAHL 85 SX 03
STEEL DISC 85 SX 03
6
11
470.32.011.000
BELAGLAMELLE 85 SX 2003
LINING DISC 85 SX 2003
7
15
470.32.015.000
BÜCHSE 20X25X20,5
BUSHING 20X25X20,5
1
16
470.32.016.000
INNENRING 25X28X20
INNER RING 25X28X20
1
17
470.32.017.000
STÜTZSCHEIBE 18,5X35X1,5 03
SUPPORT WASHER 18,5X35X1,5 03
1
20
470.32.020.000
ANLAUFSCHEIBE 20X32X2
STOP DISC 20X32X2
1
26
470.32.026.000
DÄMPFERELEMENT 85 SX 2003
DAMPING ELEMENT 85 SX 2003
8
28
470.32.028.000
HALTEBLECH 85 SX 2003
RETAINING PLATE 85 SX 2003
1
54
470.32.054.000
DRUCKPILZ 85 SX 2003
PRESSURE PLATE 85 SX 2003
1
58
470.32.058.000
DRUCKSTANGE 85 SX 2003
PUSH ROD 85 SX 2003
1
61
590.32.061.044
NEHMERZYLINDER KPL. 2003
OUTPUT CYLINDER CPL. 2003
1
64
547.32.064.000
ENTLÜFTUNGSCHR. MIT KAPPE
BLEEDER SCREW WITH CAP
1
65
0770 300015
O-RING 30,00X1,50 NBR 70
O-RING 30,00X1,50 NBR 70
1
66
590.32.066.000
KOLBEN MIT O-RING UND KUGEL 03
PISTON WITH O-RING AND BALL 03
1
68
470.32.068.000
KUGEL D=6MM 85 SX 2003
BALL D=6MM 85 SX 2003
1
70
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
2
71
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
1
98
470.32.098.000
AXIALLAGER 85 SX 2003
AXIAL NEEDLE BEARING 85 SX 03
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.32.0
